โรงยิม หอประชุม โรงอาหาร และโรงฝึกงานที่หลังคาสูง ร้อนสะสมใต้หลังคาเมื่อนักเรียนใช้พื้นที่พร้อมกันหลายร้อยคน พัดลมยักษ์ HVLS ใบพัดใหญ่หมุนช้า กวาดอากาศจากใต้หลังคาลงสู่พื้นแล้วกระจายออกรอบด้าน ให้ลมนุ่มทั่วพื้นที่ ใช้มอเตอร์แม่เหล็กถาวรขับตรงแบบไร้เกียร์ กินไฟเพียง 0.5–1.5 kW ต่อตัว
พัดลมยักษ์ HVLS (High-Volume Low-Speed) คือพัดลมติดเพดานใบพัดขนาดใหญ่ที่หมุนรอบต่ำ เน้นเคลื่อนย้าย “ปริมาณลม” มากกว่าความแรงลมเฉพาะจุด ลมจึงไหลเวียนทั่วอาคาร ช่วยลดความร้อนสะสมและความอับชื้น ด้วยกำลังไฟต่อตัวต่ำ เหมาะกับอาคารโรงเรียนที่เพดานสูงและเปิดโล่ง เช่น โรงยิม หอประชุม และโรงอาหาร
ภาพพัดลมในแต่ละการ์ดย่อตามเส้นผ่านศูนย์กลางจริงเทียบกับรุ่น 7.3 เมตร ทุกรุ่นใช้มอเตอร์แม่เหล็กถาวรขับตรง ใบพัด 5 ใบ และตู้ควบคุมอินเวอร์เตอร์เหมือนกัน ต่างกันที่ขนาด ปริมาณลม และพื้นที่ครอบคลุม
กรอกพื้นที่ที่ต้องการลมและความสูงถึงจุดยึดใต้หลังคา เช่น โรงอาหารกว้าง 20 × ยาว 30 เมตร = 600 ตร.ม. ผลคำนวณจากพื้นที่ครอบคลุมโดยประมาณต่อตัวและระยะติดตั้งขั้นต่ำตามตารางสรุปของ Mactech เป็นค่าเบื้องต้นเท่านั้น พื้นที่จริงขึ้นกับโครงสร้าง เสา และการวางตำแหน่ง
Ø 3.6 m · 12 ftห้องสมุด ห้องประชุม โรงฝึกงานขนาดเล็ก · พื้นที่ราว 200–300 ตร.ม.
Ø 5.5 m · 18 ftโรงอาหารขนาดกลาง หอประชุมเล็ก · พื้นที่ราว 400–600 ตร.ม.
Ø 6.1 m · 20 ftโรงอาหารใหญ่ หอประชุม โรงฝึกงาน · พื้นที่ราว 600–800 ตร.ม. สมดุลราคากับพื้นที่
Ø 7.3 m · 24 ftโรงยิม โดมอเนกประสงค์ หอประชุมใหญ่ · พื้นที่ราว 1,000–1,200 ตร.ม.
คำแนะนำขนาดที่ระบุ “เหมาะกับ” โรงยิม หอประชุม หรือโรงอาหาร เป็นการจับคู่จากพื้นที่ครอบคลุมโดยประมาณที่ Mactech ระบุต่อตัว ไม่ใช่ข้อกำหนดของผู้ผลิต โปรดให้วิศวกรยืนยันขนาดและจำนวนที่หน้างาน
คลิปจากช่อง YouTube ของ Extra Mactech กดเล่นเพื่อโหลดวิดีโอ (หน้าเว็บจะไม่โหลด YouTube จนกว่าจะกดเล่น)
← เลื่อนซ้าย-ขวาเพื่อดูคลิปทั้งหมด →
กดที่ภาพเพื่อขยาย ดูตัวอย่างพัดลมยักษ์ในโรงยิม หอประชุม โรงฝึกงาน โรงอาหาร และห้องสมุด ส่วนภาพหน้างาน สเปก และอินโฟกราฟิกมาจากหน้าสินค้าบน extramactechtool.com
ตัวอย่างการติดตั้งพัดลมยักษ์ในโรงยิม หอประชุม โรงฝึกงาน โรงอาหาร และห้องสมุดของโรงเรียน
ภาพถ่ายพัดลมยักษ์ Mactech ใต้หลังคาโครงเหล็กในโกดัง จากหน้าสินค้า (ไม่ได้ระบุสถานที่หรือลูกค้า) ใช้ดูรูปแบบจุดยึดและการติดตั้ง
อินโฟกราฟิกสเปกจากหน้าสินค้า · ตารางสรุปการเลือกขนาดเป็นค่าประมาณตามหลักวิศวกรรม HVLS
อินโฟกราฟิกประกอบจากหน้าสินค้ารุ่น 7.3 เมตร อธิบายหลักการ HVLS มอเตอร์ PM การติดตั้ง และการใช้งาน
สิ่งที่โรงเรียนได้รับเมื่อเปลี่ยนจากพัดลมตั้งพื้นหรือพัดลมติดผนังหลายจุด มาใช้พัดลมยักษ์ HVLS
ใบพัดกวาดอากาศลงสู่พื้นแล้วกระจายออกด้านข้าง ลดจุดอับอากาศที่พัดลมตัวเล็กเป่าไม่ถึง เหมาะกับห้องที่นักเรียนอยู่รวมกันหนาแน่น เช่น หอประชุมและโรงอาหาร
มอเตอร์ 0.5–1.5 kW ต่อตัว หน้าสินค้าระบุว่า 1 เครื่องทดแทนพัดลมขนาดเล็กได้หลายสิบตัว ช่วยควบคุมค่าไฟของโรงเรียนในอาคารขนาดใหญ่
ติดใต้หลังคา ไม่ต้องวางพัดลมตั้งพื้นหรือเดินสายไฟหลายจุดในสนามกีฬา ทางเดิน หรือพื้นที่วางโต๊ะเก้าอี้ ลดความเสี่ยงที่นักเรียนจะชนหรือสะดุด
รอบต่ำ ไม่มีเสียงเฟืองเกียร์ และใบพัดทรงปีกเครื่องบินลดเสียงแหวกอากาศ เหมาะกับห้องสมุด หอประชุม และพื้นที่ที่ต้องฟังประกาศหรือการบรรยายให้ชัด
มอเตอร์แม่เหล็กถาวรขับแกนพัดลมโดยตรงแบบไร้เกียร์ ไม่ต้องเปลี่ยนถ่ายน้ำมันหล่อลื่น ช่างหรือเจ้าหน้าที่อาคารตรวจจุดยึด สลิง และทำความสะอาดใบพัดตามรอบ
ช่างตั้งค่าอินเวอร์เตอร์ให้ตั้งแต่ติดตั้ง หลังจากนั้นเจ้าหน้าที่อาคารเพียงกดเปิด-ปิดและหมุนปรับรอบที่หน้าตู้ควบคุม ปรับตามกิจกรรมและจำนวนนักเรียนได้
| หัวข้อ | พัดลมยักษ์ HVLS Mactech | พัดลมอุตสาหกรรมตั้งพื้น / ติดผนัง |
|---|---|---|
| ลักษณะลม | ลมปริมาณมาก รอบต่ำ กระจายทั่วอาคาร นุ่มคล้ายลมธรรมชาติ | ลมแรงเฉพาะจุดหน้าพัดลม |
| จำนวนเครื่อง | 1 ตัวครอบคลุมประมาณ 200–1,200 ตร.ม. ตามขนาด | ต้องวางหลายจุดเพื่อให้ลมทั่ว |
| พื้นที่ใช้งาน | ติดใต้หลังคา ไม่กินพื้นที่สนาม ทางเดิน หรือพื้นที่นั่ง | ตั้งบนพื้นหรือผนัง ต้องเดินสายไฟหลายจุด |
| การบำรุงรักษา | ไร้เกียร์ ไม่ต้องเปลี่ยนน้ำมัน ตรวจจุดยึด สลิง และทำความสะอาดใบพัดตามรอบ | ดูแลทีละเครื่องตามจำนวนที่ติดตั้ง |
อธิบายตามข้อมูลที่ระบุในหน้าสินค้า Mactech แต่ละรุ่น สเปกอาจปรับตามรุ่นการผลิต
มอเตอร์แม่เหล็กถาวร (PMSM) ขับแกนพัดลมโดยตรงแบบไร้เกียร์ ทำงานร่วมกับ Vector Algorithm Controller และอินเวอร์เตอร์ (VFD) ควบคุมรอบได้นิ่งและนุ่มนวล ตู้ควบคุมมีระบบป้องกันไฟลัดวงจรและปุ่มหยุดฉุกเฉิน (ระบุในหน้าสินค้ารุ่น 6.1 และ 7.3 ม.)
ใบพัดออกแบบตามหลักอากาศพลศาสตร์ (Airfoil) ลดแรงต้านอากาศ มอเตอร์จึงไม่ต้องออกแรงมาก หน้าสินค้ารุ่น 6.1 และ 7.3 ม. ระบุวัสดุอะลูมิเนียมอัลลอยด์เกรดการบิน พร้อมปลายใบ Winglet ช่วยลดเสียงและแรงต้าน
ยึดรั้งตัวมอเตอร์และโครงเข้ากับหลังคาด้วยลวดสลิงเหล็ก 4 เส้น ทำมุม 30–60 องศา พร้อมห่วงนิรภัย (Safety Ring) ป้องกันการแกว่งตัวและชิ้นส่วนหลุดร่วง จุดยึดต้องรับน้ำหนักและแรงบิดได้ไม่น้อยกว่า 1.4 เท่า
แสดงเฉพาะข้อมูลที่ระบุในหน้าสินค้า ช่องที่หน้าสินค้ายังไม่ระบุ ให้ยืนยันกับทีมขายก่อนสั่งซื้อ
| รายการ | 3.6 เมตร | 5.5 เมตร | 6.1 เมตร | 7.3 เมตร |
|---|---|---|---|---|
| รหัสรุ่น | HN-36W | HN-55W | HN-61W | HN-73W |
| ราคา | 52,000 บาท | 59,000 บาท ราคาปกติ 85,000 | 68,000 บาท | 85,500 บาท ราคาปกติ 125,000 |
| จำนวนใบพัด | 5 ใบ ทรงปีกเครื่องบิน (Airfoil) | |||
| ความเร็วรอบสูงสุด | 85 รอบ/นาที | 75 รอบ/นาที | 65 รอบ/นาที | 60 รอบ/นาที |
| กำลังมอเตอร์ | 0.5 kW | 0.75 kW | 1.2 kW | 1.5 kW |
| ปริมาณลมสูงสุด | 8,980 ลบ.ม./นาที | 9,550 ลบ.ม./นาที | 12,250 ลบ.ม./นาที | 14,750 ลบ.ม./นาที |
| พื้นที่ครอบคลุม (ประมาณ/ตัว) | 200–300 ตร.ม. | 400–600 ตร.ม. | 600–800 ตร.ม. | 1,000–1,200 ตร.ม. |
| ใบพัดห่างหลังคา (ขั้นต่ำ) | 0.90 ม. | 1.38 ม. | 1.53 ม. | 1.83 ม. |
| พื้นถึงใบพัด (ขั้นต่ำ) | 3.5 ม. | 3.5 ม. | 3.5 ม. FAQ แนะนำ 4–4.5 ม. | 3.5 ม. FAQ แนะนำ 5 ม. ขึ้นไป |
| ระบบขับเคลื่อน | มอเตอร์แม่เหล็กถาวรขับตรง (PM Direct Drive) ไร้เกียร์ + Vector Algorithm Controller | |||
| การควบคุม | ตู้ควบคุมอินเวอร์เตอร์ (VFD) เปิด-ปิด และปรับความเร็วรอบ | |||
| สภาพแวดล้อมใช้งาน | −10 ถึง 60 °C · ความชื้น 0–95 %RH | |||
| น้ำหนัก / แรงบิด | ยังไม่ระบุในหน้าสินค้า สอบถามทีมขาย | ประมาณ 135 กก. · 230 N·m | ||
| ระบบไฟฟ้า (แรงดัน / เฟส) | ยังไม่ระบุในหน้าสินค้า ยืนยันกับทีมขายพร้อมใบเสนอราคา | |||
← เลื่อนตารางซ้าย-ขวาเพื่อดูครบทุกรุ่น →

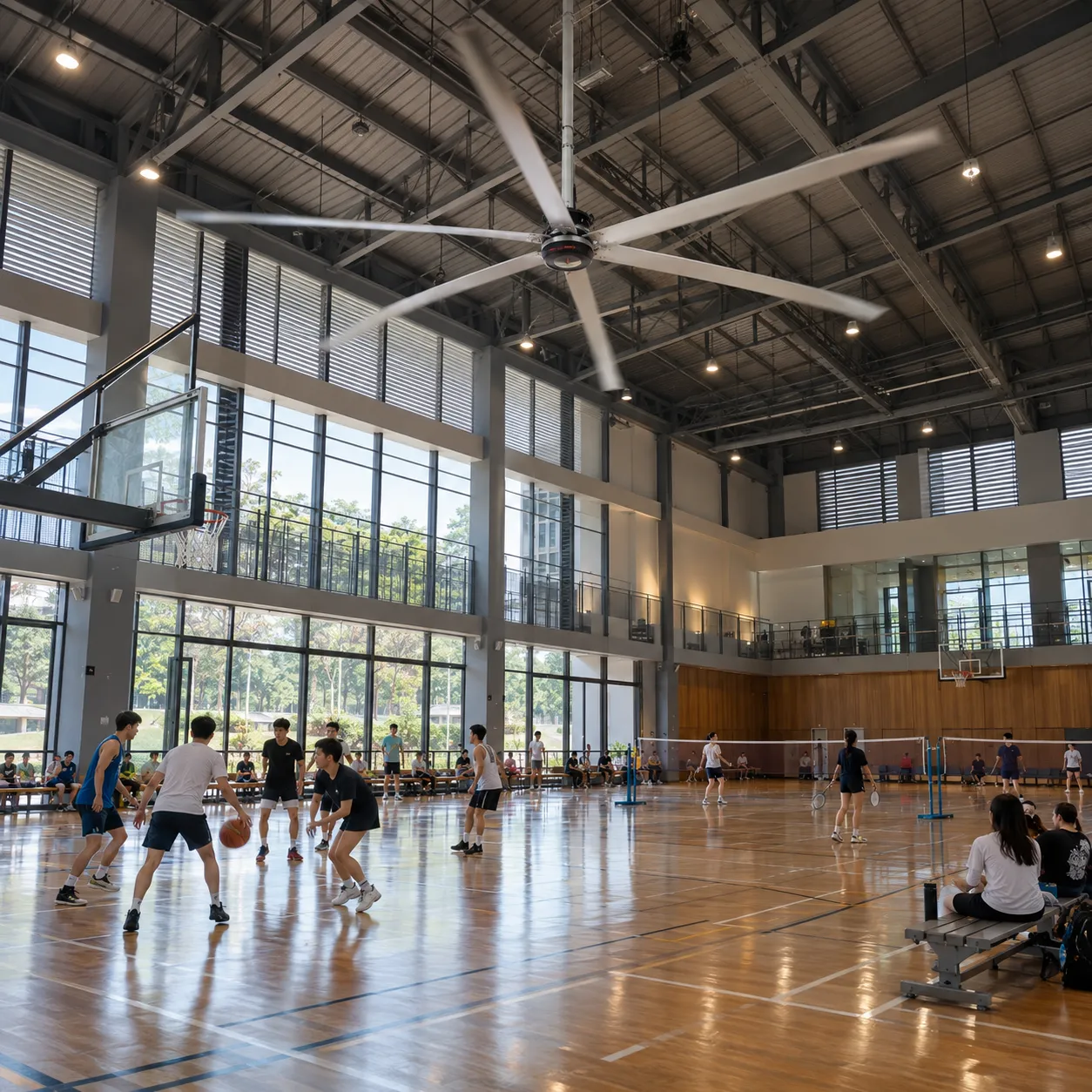

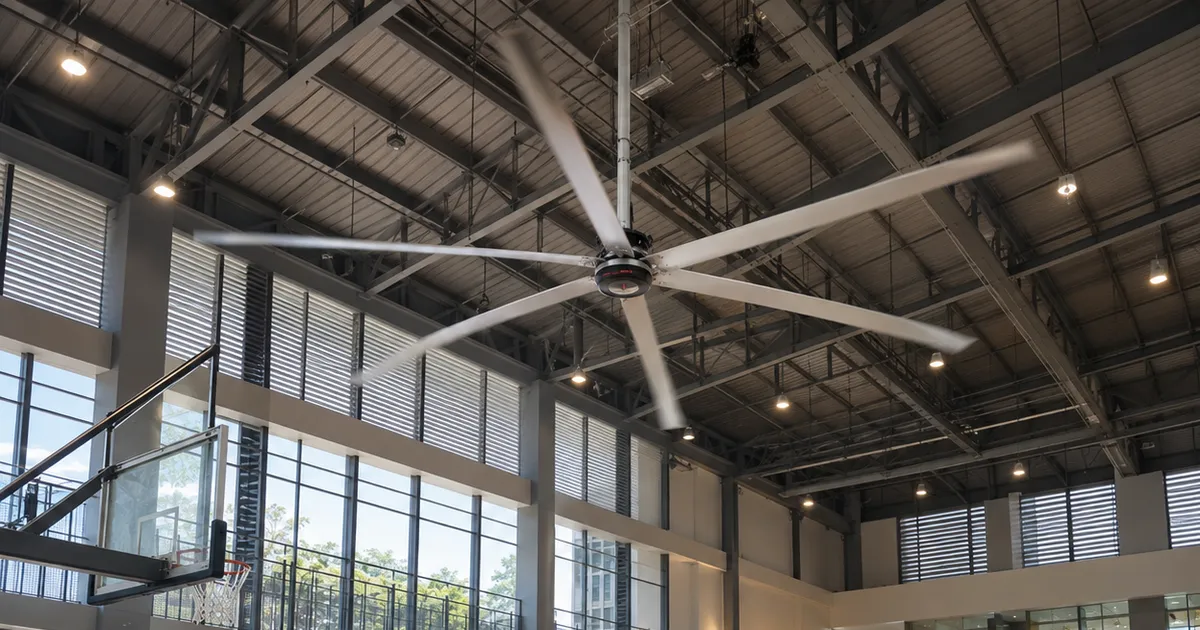

พื้นที่กีฬาในร่มหลังคาสูงที่ร้อนสะสมใต้หลังคา ลมทั่วสนามโดยไม่ต้องวางพัดลมเกะกะพื้นที่เล่น (ตำแหน่งต้องเว้นจากแนวลูกบอลและตะกร้า ตกลงร่วมกับโรงเรียน)

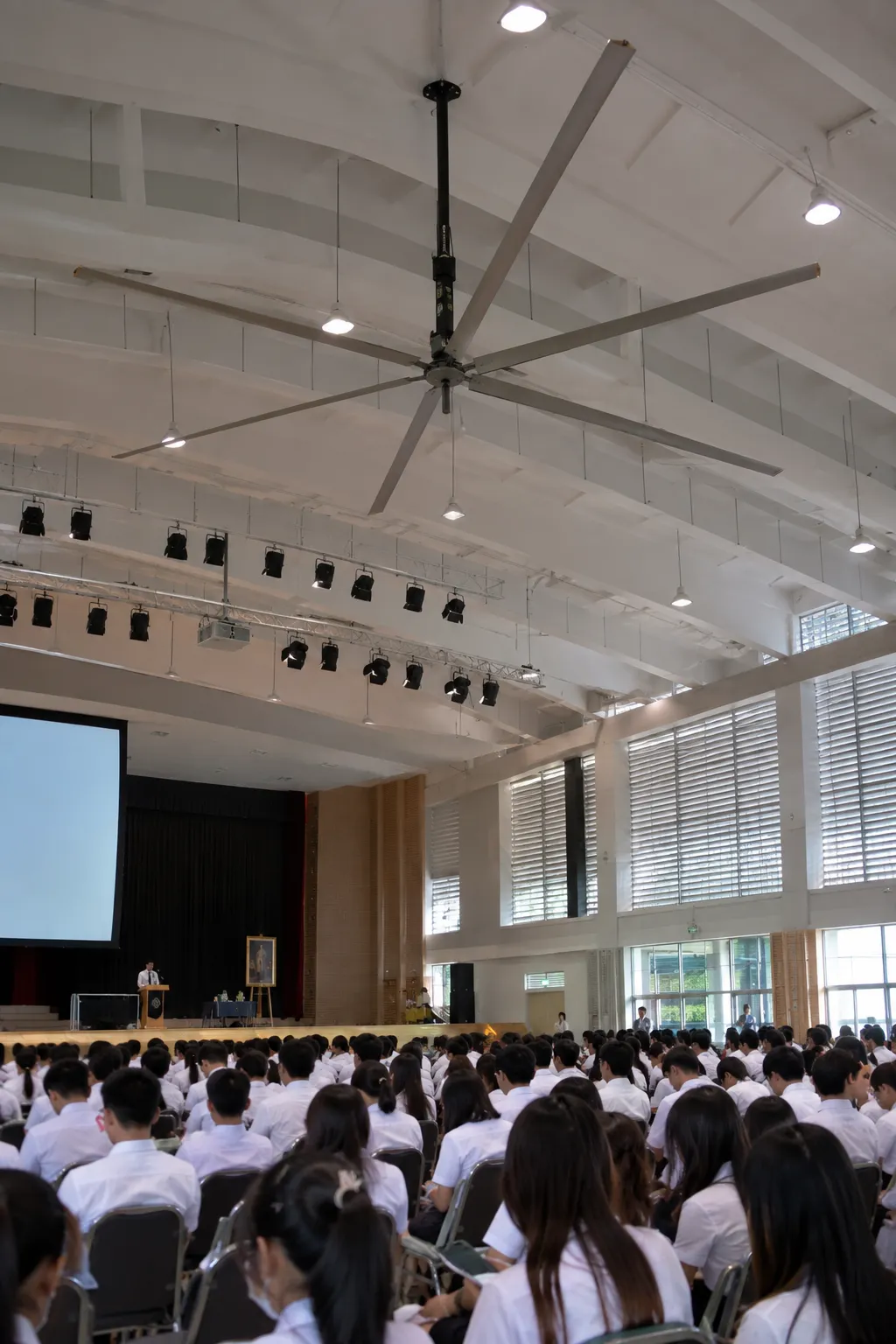

ห้องกว้างเพดานสูงที่นักเรียนนั่งรวมกันหลายร้อยคนในพิธีหรือกิจกรรมหน้าเสาธง ลดความอบอ้าวและความอับชื้นโดยเสียงเงียบ

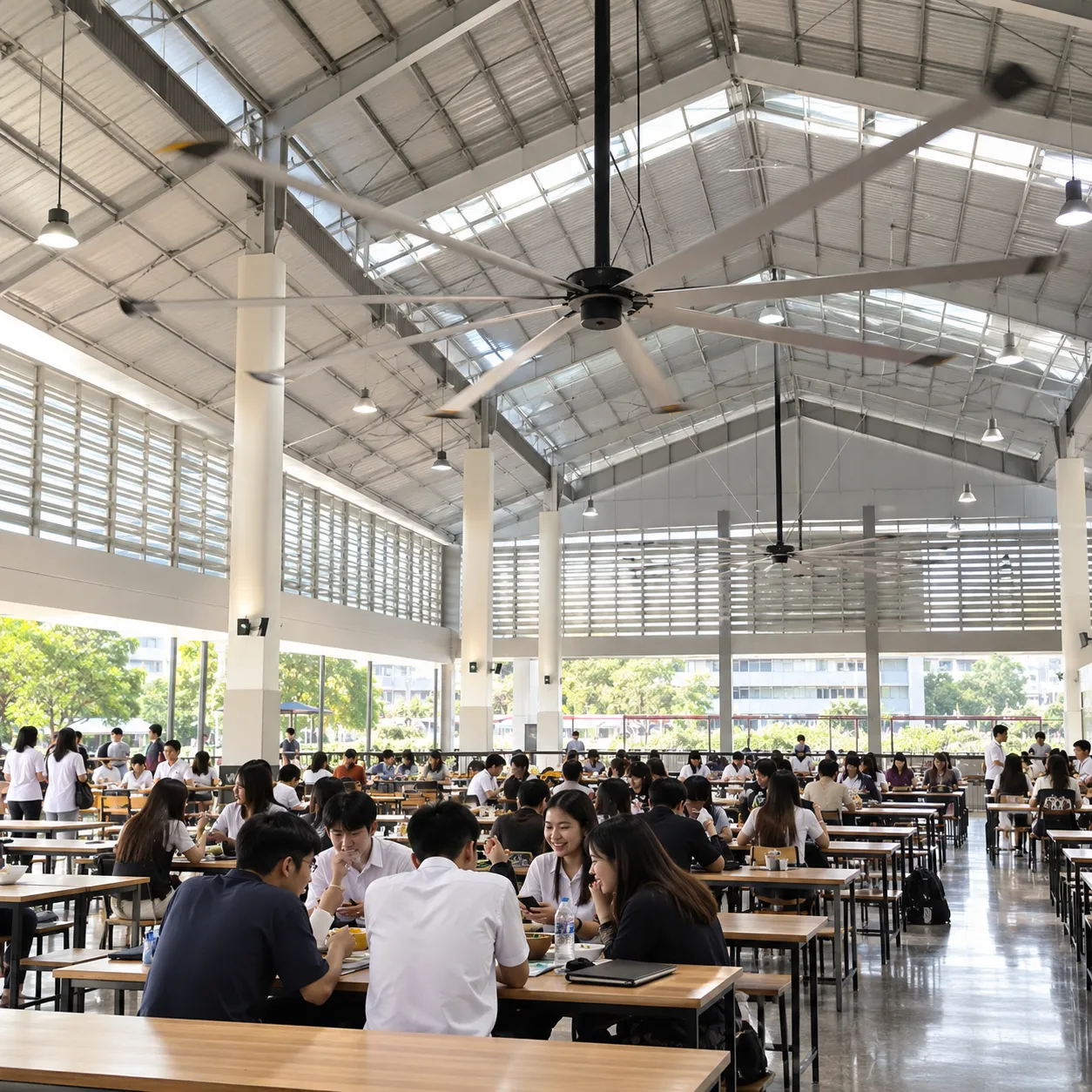

พื้นที่เปิดโล่งที่คนใช้งานหนาแน่นช่วงพักกลางวัน ระบายความร้อนสะสมและช่วยให้ลมหมุนเวียนทั่วโต๊ะยาว รุ่น 5.5–7.3 เมตรเหมาะกับโรงอาหารขนาดกลางถึงใหญ่

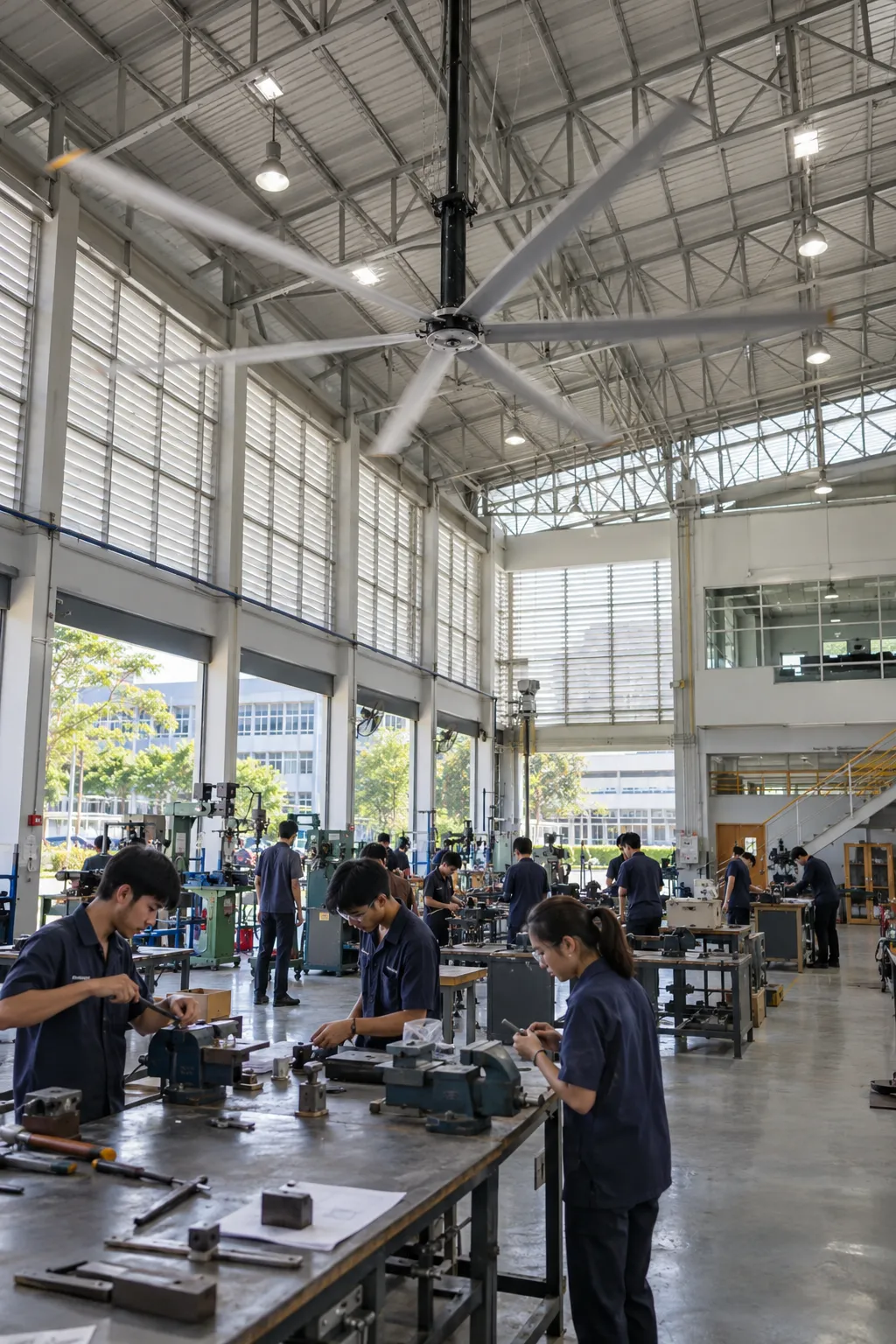

อาคารโครงเหล็กที่มีเครื่องมือและความร้อนจากงานปฏิบัติ ติดพัดลมใต้โครงหลังคาเพื่อให้อากาศถ่ายเทโดยไม่ต้องวางพัดลมตั้งพื้นระหว่างโต๊ะปฏิบัติการ

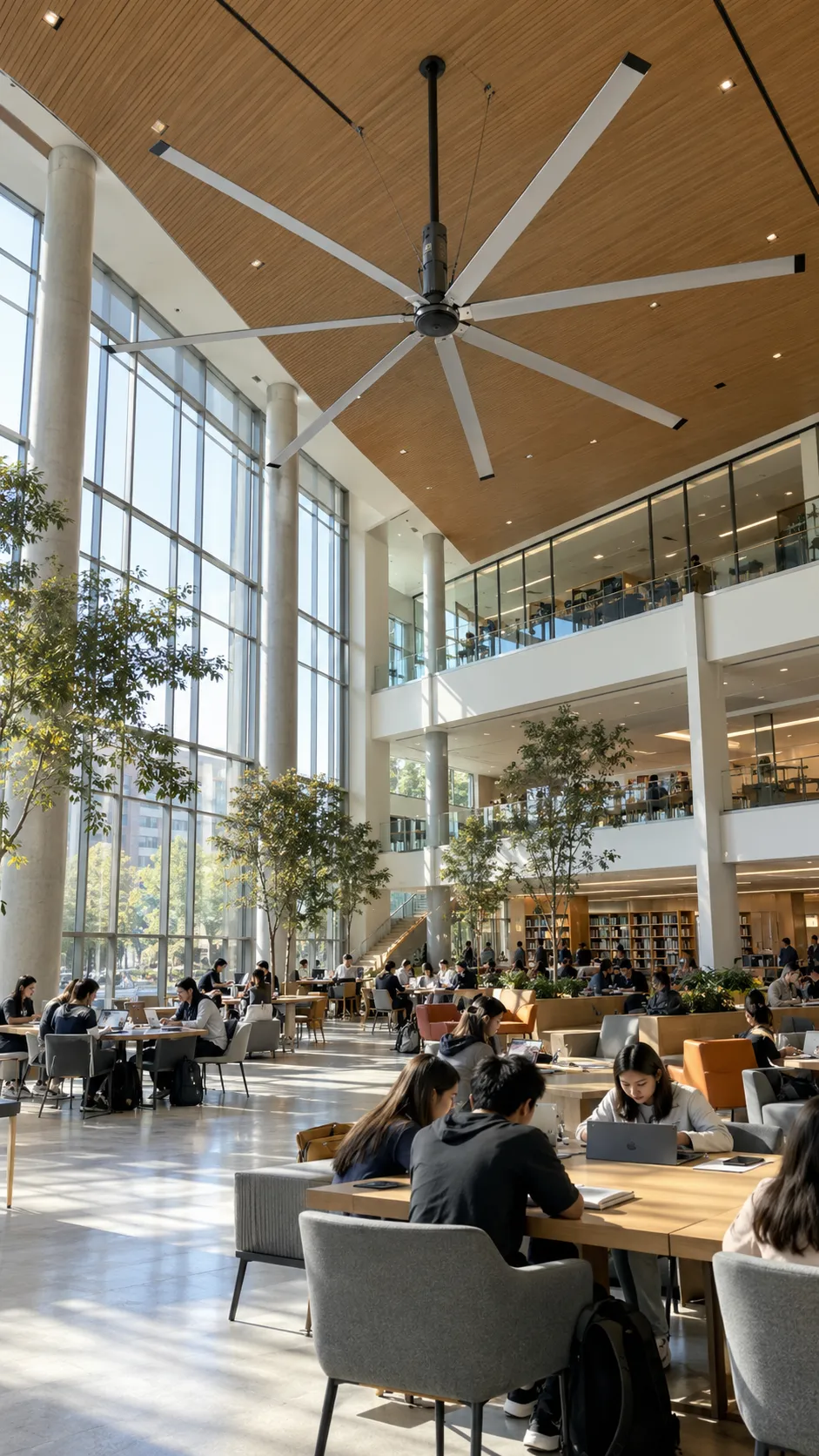

อาคารเพดานสูงที่นักเรียนนั่งอ่านและทำงานต่อเนื่องหลายชั่วโมง รอบต่ำและเสียงเงียบไม่รบกวนสมาธิ
พัดลมรุ่นเดียวกันใช้ได้กับสถานศึกษาทุกระดับที่มีอาคารหลังคาสูงและพื้นที่โล่ง ตามภาพในแกลเลอรี
ตรวจสิ่งเหล่านี้ก่อนเลือกขนาด แล้วส่งภาพโครงหลังคา ความสูง และขนาดพื้นที่ให้ทีมงาน หรือนัดวิศวกรเข้าสำรวจหน้างานฟรี
แจ้งขนาดโรงยิม หอประชุม หรือโรงอาหาร ความสูงหลังคา และภาพโครงหลังคาทาง LINE @extralub หรือโทรหาทีมขาย
ทีมช่างและวิศวกรเข้าสำรวจ ประเมินโครงสร้างและจุดยึด ไม่มีค่าใช้จ่าย
ยืนยันขนาด จำนวน ตำแหน่งติดตั้ง ราคา ค่าขนส่ง และเงื่อนไขผ่อน 0% (ถ้าต้องการ) นำไปเสนอผู้บริหารหรือคณะกรรมการของโรงเรียนได้
ทีมช่างติดตั้ง ยึดสลิงนิรภัย และตั้งค่าอินเวอร์เตอร์ให้เหมาะกับอาคาร ระยะเวลาประเมินตามความพร้อมของพื้นที่
ฟรีค่าปรึกษาและค่าซ่อมในระยะประกันตามเงื่อนไข พร้อมทีมช่างตรวจเช็กตามรอบ
ไม่เจอคำตอบที่ต้องการ ถามทีมขายได้โดยตรง LINE ตอบได้ตลอด 24 ชั่วโมง
พัดลมทั่วไปหมุนรอบจัดเพื่อเป่าลมเฉพาะจุด ส่วนพัดลม HVLS ใช้ใบพัดขนาดใหญ่หมุนรอบต่ำ กวาดมวลอากาศจากด้านบนลงสู่พื้นแล้วกระจายออกด้านข้างเป็นวงกว้าง อากาศจึงหมุนเวียนทั่วอาคารโดยไม่มีลมกระแทกแรง
มี 4 ขนาด: 3.6 เมตร 52,000 บาท, 5.5 เมตร 59,000 บาท (ราคาปกติ 85,000), 6.1 เมตร 68,000 บาท และ 7.3 เมตร 85,500 บาท (ราคาปกติ 125,000) ตามหน้าสินค้า ณ ต.ค. 2569 ขอใบเสนอราคาเพื่อยืนยันค่าติดตั้ง ค่าขนส่ง ภาษี และราคาล่าสุด
ดูจากพื้นที่และความสูงหลังคา ตามตารางสรุปของ Mactech: 3.6 ม. ประมาณ 200–300 ตร.ม., 5.5 ม. 400–600 ตร.ม., 6.1 ม. 600–800 ตร.ม. และ 7.3 ม. 1,000–1,200 ตร.ม. ต่อตัว เช่น โรงอาหารกว้าง 20 × ยาว 30 เมตร (600 ตร.ม.) เบื้องต้นใช้รุ่น 5.5 หรือ 6.1 เมตรได้ ลองใช้ตัวช่วยเลือกขนาดด้านบน แล้วให้วิศวกรยืนยันจุดยึดและตำแหน่งหน้างาน
กำลังมอเตอร์ 0.5 kW (3.6 ม.), 0.75 kW (5.5 ม.), 1.2 kW (6.1 ม.) และ 1.5 kW (7.3 ม.) ต่อตัว มอเตอร์ขับตรงลดการสูญเสียจากชุดส่งกำลัง หน้าสินค้าระบุว่า 1 เครื่องทดแทนพัดลมขนาดเล็กได้หลายสิบตัว ค่าไฟจริงขึ้นกับรอบที่ใช้และจำนวนชั่วโมงเปิด
หน้าสินค้ายังไม่ระบุแรงดันและเฟสไฟฟ้า ทีมงานจะยืนยันระบบไฟและตำแหน่งตู้ควบคุมระหว่างสำรวจหน้างานและในใบเสนอราคา
ความสูงจากพื้นถึงใบพัดไม่ต่ำกว่า 3.5 เมตร (คำถามที่พบบ่อยในหน้าสินค้าแนะนำ 4–4.5 ม. สำหรับรุ่น 6.1 และ 5 ม. ขึ้นไปสำหรับรุ่น 7.3) และใบพัดควรอยู่ต่ำกว่าหลังคาอย่างน้อยประมาณ 25% ของเส้นผ่านศูนย์กลาง เช่น 1.83 ม. สำหรับรุ่น 7.3 เมตร
หน้าสินค้าระบุว่าติดตั้งได้กับโครงสร้างเหล็ก H-Beam, I-Beam, โครงถัก (Truss) หรือโครงสร้างคอนกรีต โดยจุดยึดต้องรับน้ำหนักและแรงบิดได้ไม่น้อยกว่า 1.4 เท่า ส่วนโครงหลังคาไม้ยังไม่มีข้อมูลในหน้าสินค้า วิศวกรจะประเมินจุดยึดที่แข็งแรงที่สุดให้ก่อนติดตั้งเสมอ
ไม่ดังรบกวนตามที่หน้าสินค้าอธิบาย มอเตอร์ขับตรงไม่มีเสียงเฟืองเกียร์ และใบพัดทรงปีกเครื่องบินลดเสียงแหวกอากาศ หมุนรอบต่ำ ระดับเสียงจริงขึ้นกับรุ่นและรอบที่ตั้ง ทีมช่างช่วยปรับรอบให้เหมาะกับการใช้งานได้
HVLS ให้ลมปริมาณมากแต่นุ่มกว่าพัดลมรอบสูง และปรับความเร็วรอบได้ที่ตู้ควบคุม หากกังวลเรื่องตำแหน่งโต๊ะสอบ เวที หรือจุดที่มีของเบา ให้แจ้งทีมงานเพื่อวางตำแหน่งพัดลมและตั้งรอบให้เหมาะสมระหว่างสำรวจหน้างาน
ยึดด้วยลวดสลิงนิรภัย 4 ทิศทาง ทำมุม 30–60 องศา พร้อมห่วงนิรภัย ป้องกันการแกว่งตัวและชิ้นส่วนหลุดร่วง ตู้ควบคุมมีระบบป้องกันไฟลัดวงจรและปุ่มหยุดฉุกเฉิน ติดตั้งใต้หลังคาสูงกว่าพื้นอย่างน้อย 3.5 เมตร ระหว่างพัดลมทำงานห้ามสิ่งของหรือบุคคลเข้าในรัศมีใบพัด
หน้าสินค้ายังไม่ระบุโปรโมชันเฉพาะสำหรับโรงเรียน ราคาที่แสดงเป็นราคาตามหน้าสินค้า ณ ต.ค. 2569 สอบถามทีมขายทาง LINE หรือโทรเพื่อขอใบเสนอราคาสำหรับเสนอผู้บริหารหรือคณะกรรมการของโรงเรียน
บริษัทส่งทีมช่างและวิศวกรเข้าสำรวจพื้นที่และประเมินโครงสร้างให้ฟรี ส่วนระยะเวลาจัดเตรียมสินค้าและเข้าติดตั้งขึ้นกับคิวงาน ความซับซ้อนของโครงสร้าง และความพร้อมของอาคาร ทีมขายจะแจ้งให้ทราบ
หน้าสินค้ารุ่น 5.5 เมตรระบุรับประกันตัวเครื่อง 1 ปี (นับหลังตรวจรับงาน) และรุ่น 7.3 เมตรระบุ 2 ปี ภายในระยะประกันฟรีค่าปรึกษา ค่าซ่อม และไม่มีค่าอะไหล่ตามเงื่อนไข ไม่ครอบคลุมการใช้งานผิดวิธี ถอดประกอบหรือเคลื่อนย้ายเอง และเหตุสุดวิสัย ระยะประกันของแต่ละรุ่นจะระบุในใบเสนอราคา
ไม่ต้องเปลี่ยนถ่ายน้ำมันเกียร์ ให้ช่างตรวจความแน่นหนาของจุดยึด ความตึงสลิงนิรภัย น็อตและสกรู ฟังเสียงหรือการสั่นผิดปกติของมอเตอร์ และทำความสะอาดฝุ่นที่ใบพัดตามรอบการใช้งาน
มีผ่อน 0% นาน 3 เดือน (ตามเงื่อนไขบริษัท) และให้บริการจัดส่งและติดตั้งทั่วประเทศ สอบถามรายละเอียดกับทีมขาย
บริษัท เอ็กตร้าแมคเทค จำกัด ให้บริการเครื่องมือและอุปกรณ์งานอุตสาหกรรมและคลังสินค้ามากว่า 15 ปี
ประเมินโครงสร้าง จุดยึด และตำแหน่งวางพัดลมก่อนเสนอราคา ไม่มีค่าใช้จ่าย
ทีมช่างที่มีประสบการณ์ติดตั้ง ยึดสลิงนิรภัย และตั้งค่าอินเวอร์เตอร์ให้เหมาะกับอาคาร
มีคลิปผลงานติดตั้งทั้งวัด โรงเรียน โรงงาน โกดัง และร้านค้า ดูได้ในหัวข้อวิดีโอ
ลดภาระเงินก้อน ตามเงื่อนไขบริษัท
ฟรีค่าปรึกษา ค่าซ่อม และค่าอะไหล่ในระยะประกันตามเงื่อนไข
แจ้งชื่อโรงเรียน ขนาดอาคาร ความสูงหลังคา และภาพโครงสร้าง เพื่อรับคำแนะนำขนาด จำนวนพัดลม และใบเสนอราคาที่ตรงกับอาคารของโรงเรียน
