ใบพัดใหญ่หมุนช้า กวาดมวลอากาศจากใต้หลังคาลงสู่พื้นแล้วกระจายออกรอบด้าน ให้ลมนุ่มทั่วทั้งโรงงาน โกดัง และอาคารเพดานสูง ใช้มอเตอร์แม่เหล็กถาวรขับตรงแบบไร้เกียร์ กินไฟเพียง 0.5–1.5 kW ต่อตัว
ภาพหน้างานจริง
ภาพหน้างาน
พัดลมยักษ์ HVLS (High-Volume Low-Speed) คือพัดลมติดเพดานใบพัดขนาดใหญ่ที่หมุนรอบต่ำ เน้นเคลื่อนย้าย “ปริมาณลม” มากกว่าความแรงลมเฉพาะจุด ลมจึงไหลเวียนทั่วอาคาร ช่วยลดความร้อนสะสม จุดอับอากาศ และความอับชื้น ด้วยกำลังไฟต่อตัวต่ำ

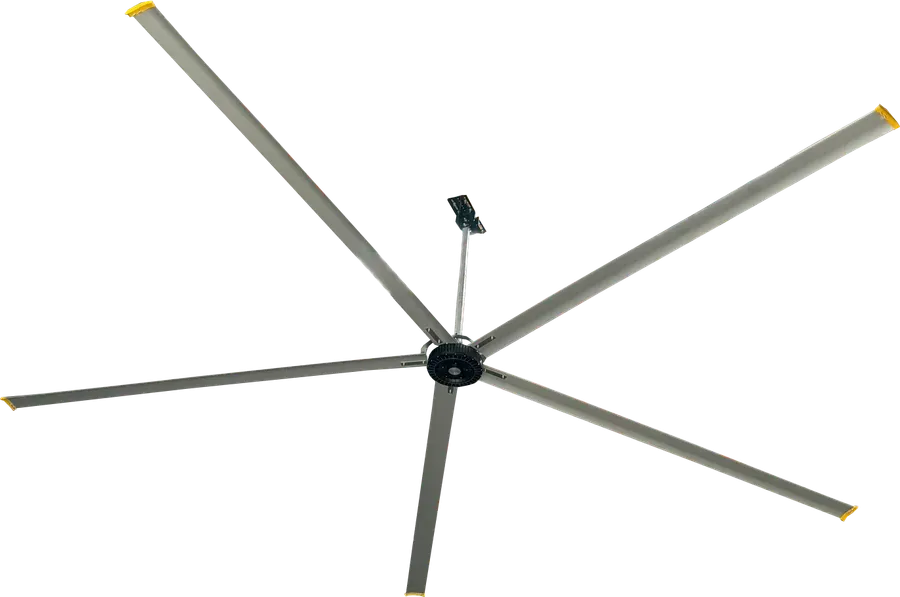

ภาพพัดลมในแต่ละการ์ดย่อตามเส้นผ่านศูนย์กลางจริงเทียบกับรุ่น 7.3 เมตร ทุกรุ่นใช้มอเตอร์แม่เหล็กถาวรขับตรง ใบพัด 5 ใบ และตู้ควบคุมอินเวอร์เตอร์เหมือนกัน ต่างกันที่ขนาด ปริมาณลม และพื้นที่ครอบคลุม
คำนวณจากพื้นที่ครอบคลุมโดยประมาณต่อตัว และระยะติดตั้งขั้นต่ำตามตารางสรุปของ Mactech เป็นค่าเบื้องต้นเท่านั้น พื้นที่จริงขึ้นกับโครงสร้าง สิ่งกีดขวาง และการวางตำแหน่ง
Ø 3.6 m · 12 ftพื้นที่ทำงานขนาดกลาง โชว์รูม อู่ซ่อมรถ
Ø 5.5 m · 18 ftพื้นที่ผลิต อู่ โกดังขนาดกลาง
Ø 6.1 m · 20 ftโกดัง โรงงานขนาดกลาง–ใหญ่ · บาลานซ์ราคากับพื้นที่
Ø 7.3 m · 24 ftโรงงานใหญ่ คลังสินค้า อาคารเพดานสูง

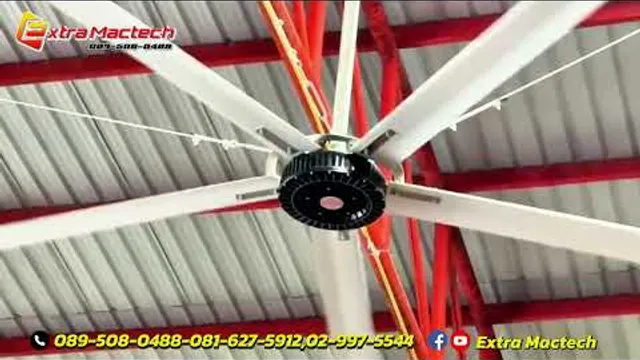

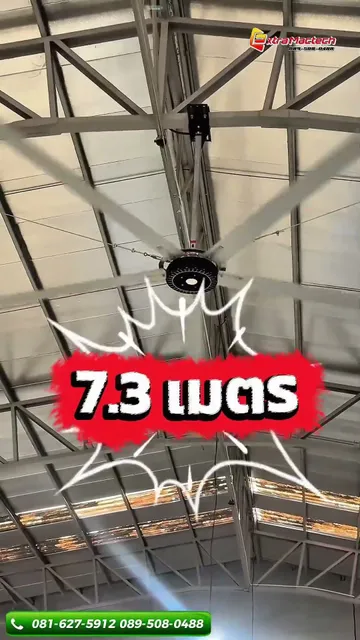

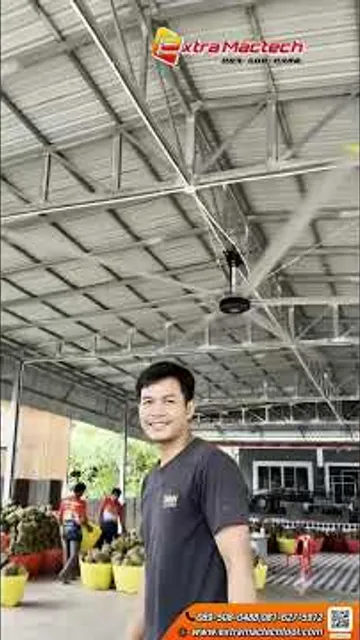

คลิปจากช่อง YouTube ของ Extra Mactech กดเล่นเพื่อโหลดวิดีโอ (หน้าเว็บจะไม่โหลด YouTube จนกว่าจะกดเล่น)
← เลื่อนซ้าย-ขวาเพื่อดูคลิปทั้งหมด →
กดที่ภาพเพื่อขยาย ภาพทั้งหมดมาจากหน้าสินค้าบน extramactechtool.com — ภาพหน้างานเป็นภาพถ่าย ส่วนอินโฟกราฟิกเป็นภาพประกอบที่บริษัทจัดทำ

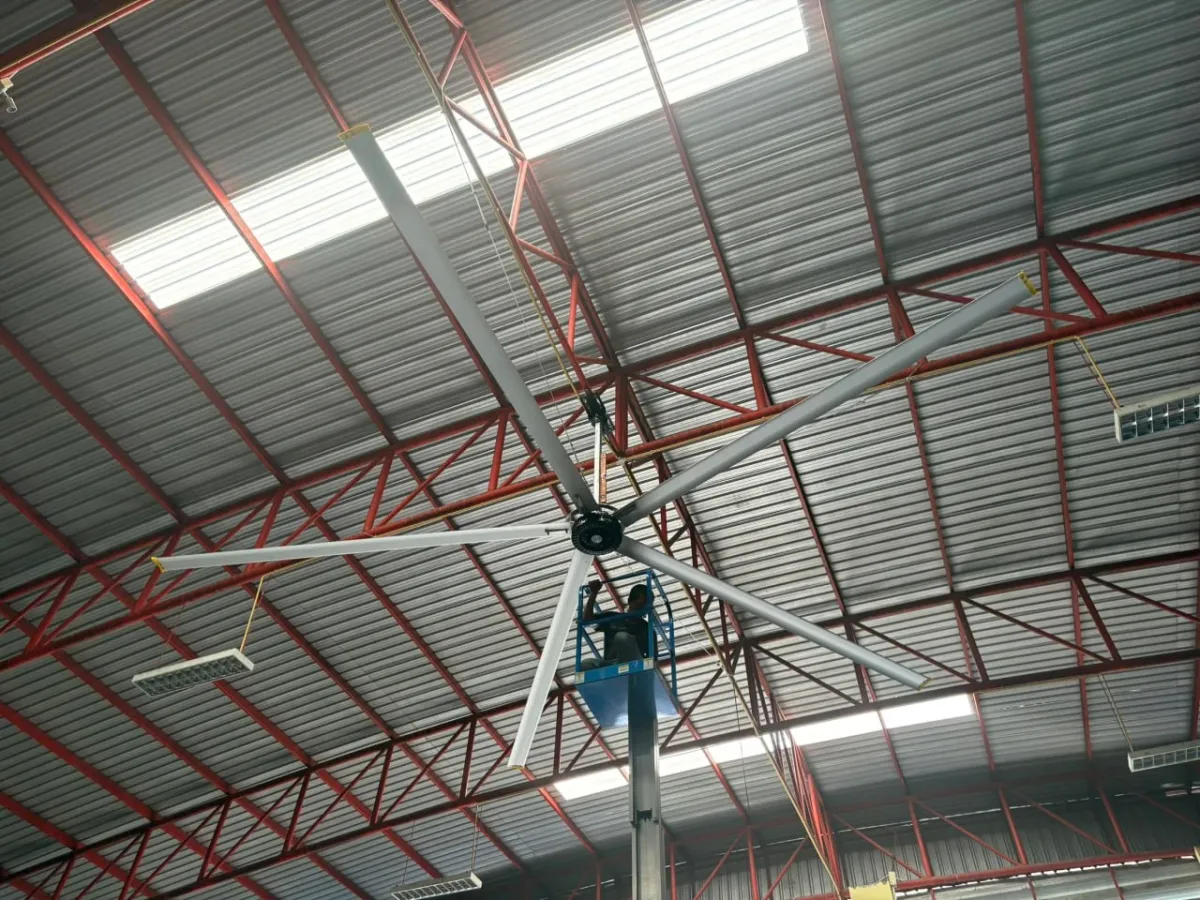

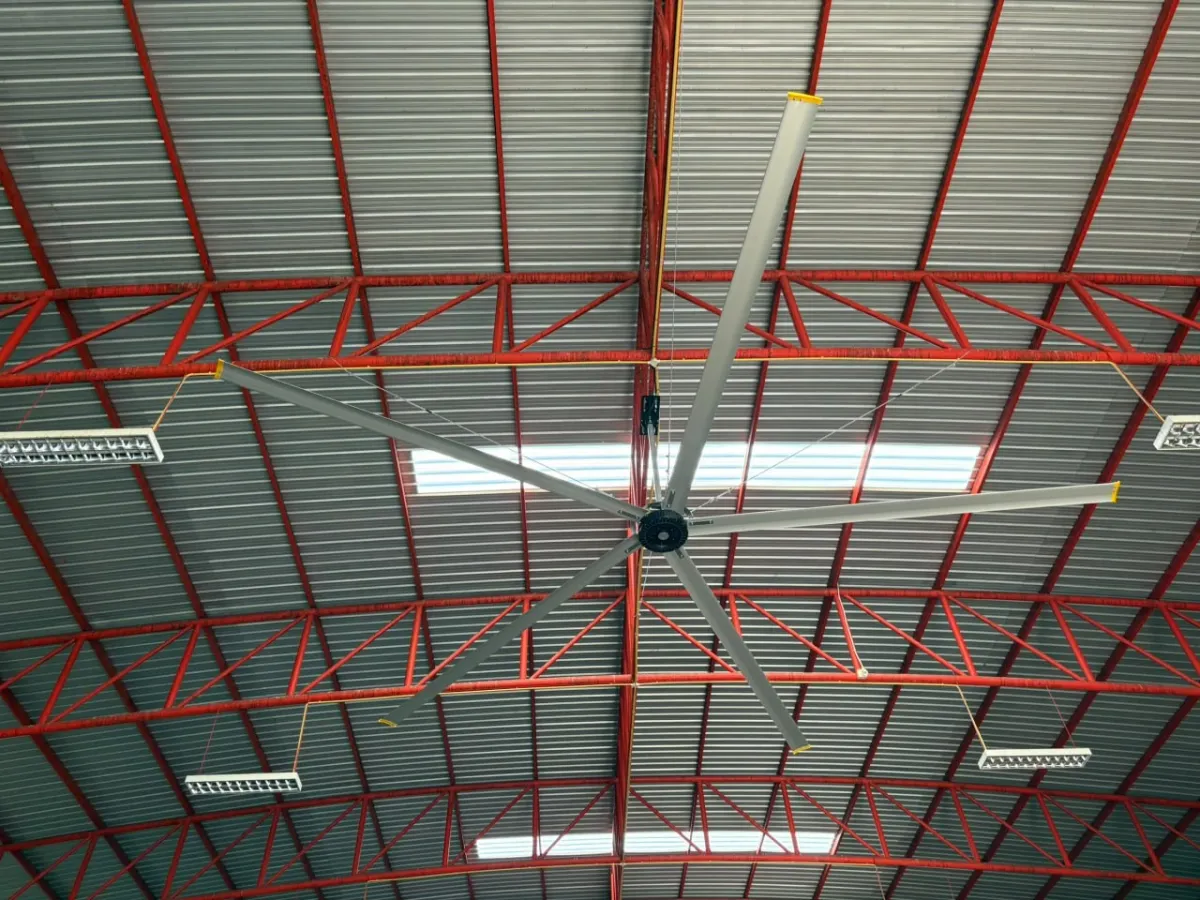

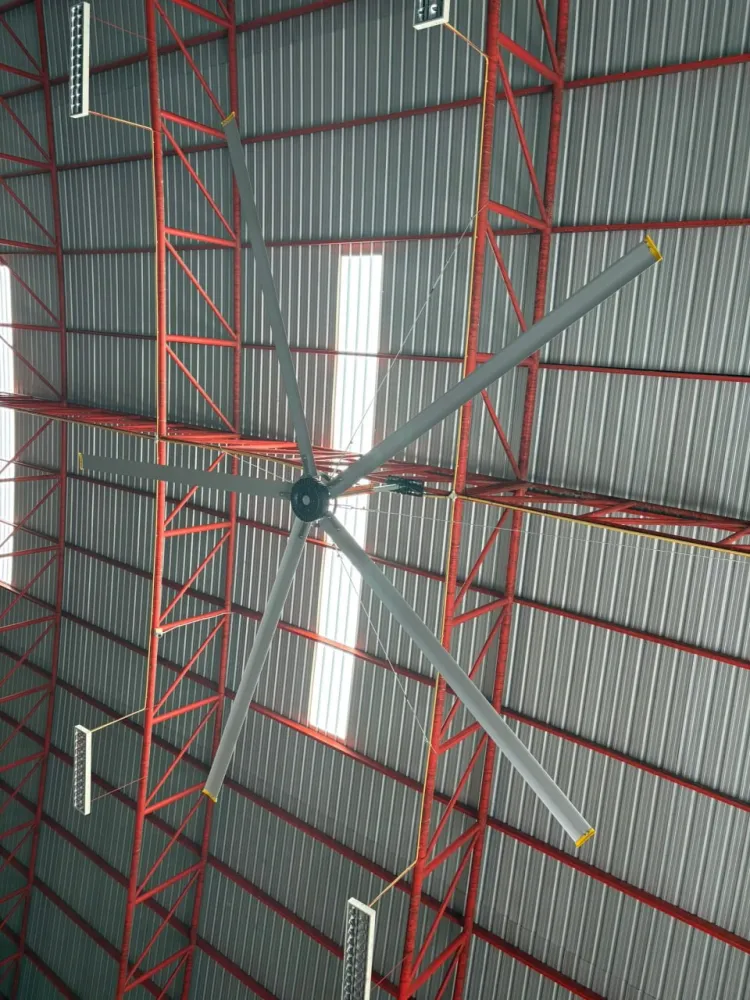

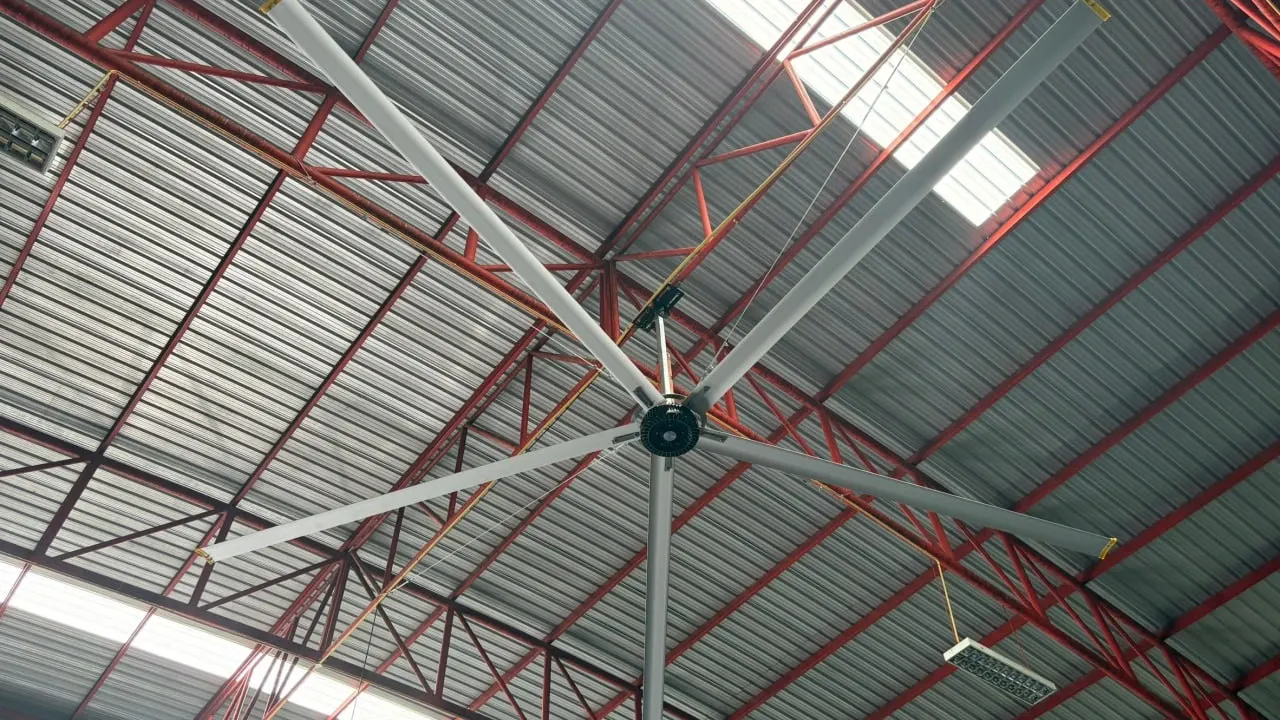

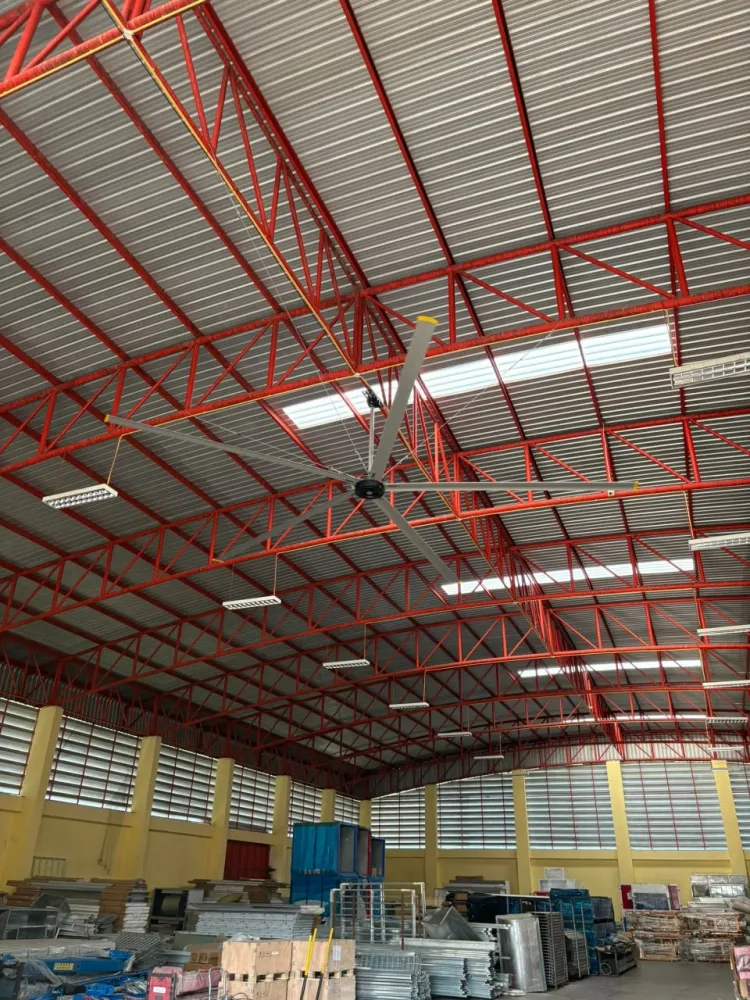

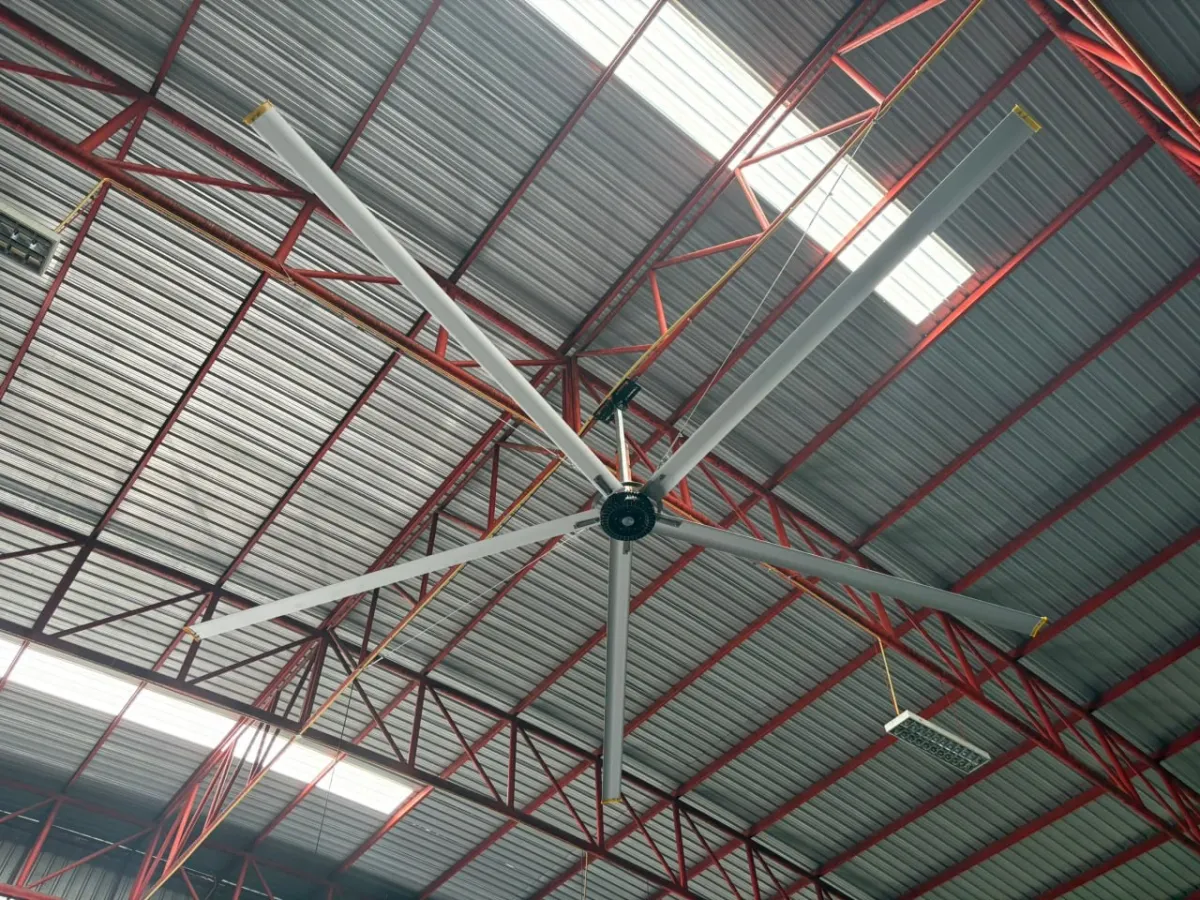

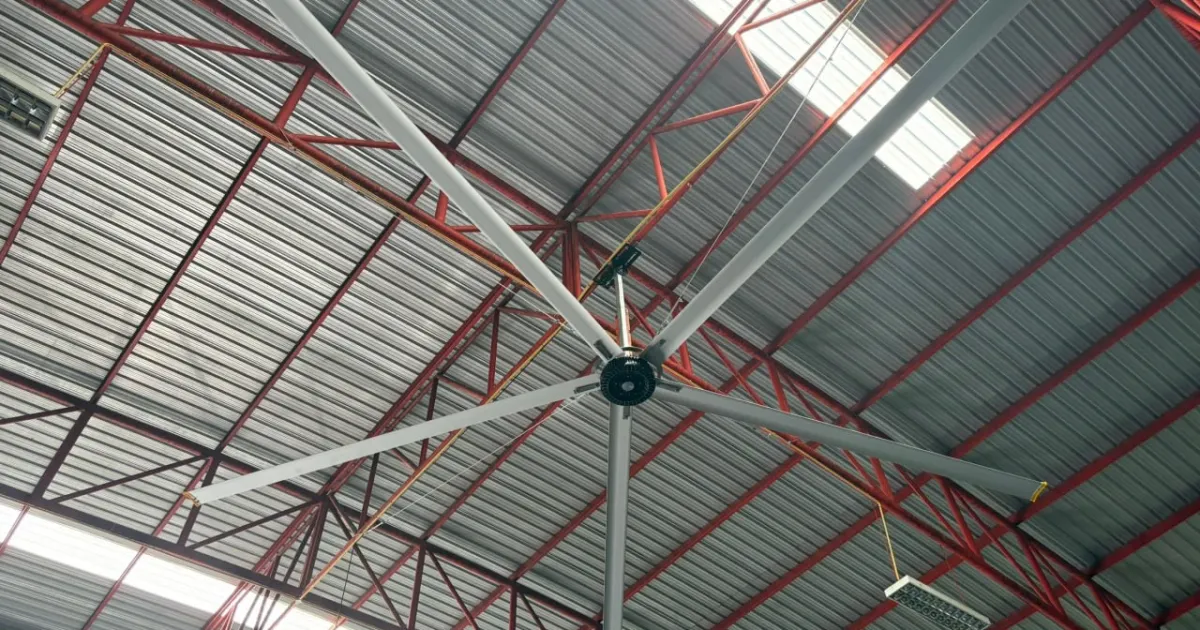

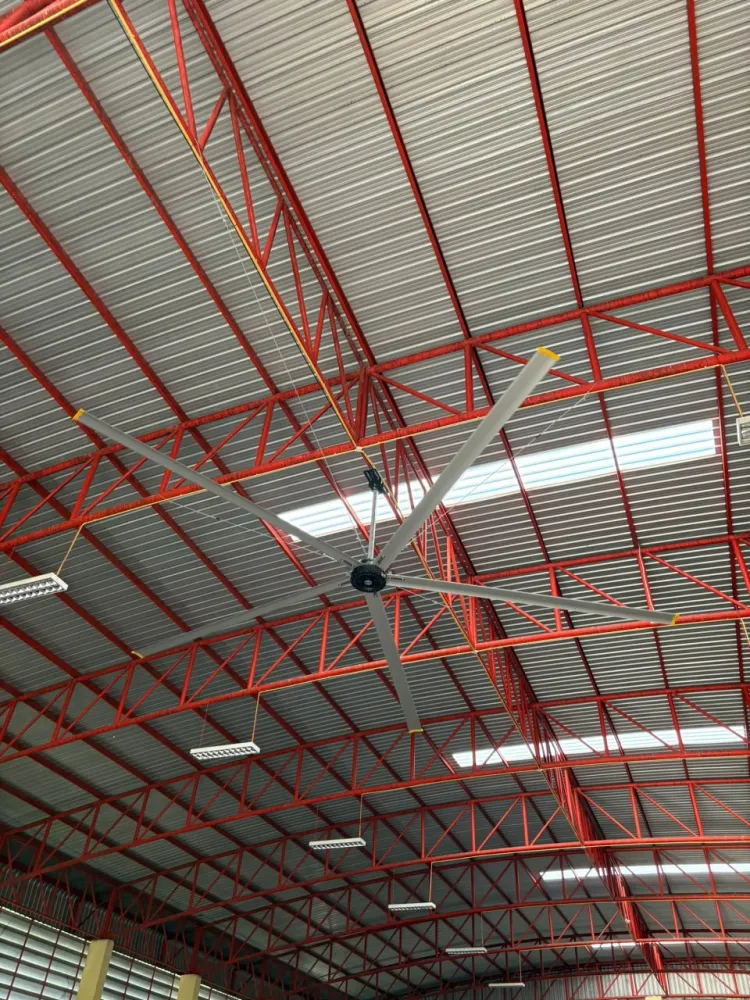

ภาพถ่ายพัดลมยักษ์ Mactech ใต้หลังคาโครงเหล็กในโกดัง จากหน้าสินค้า (ไม่ได้ระบุสถานที่หรือลูกค้า)

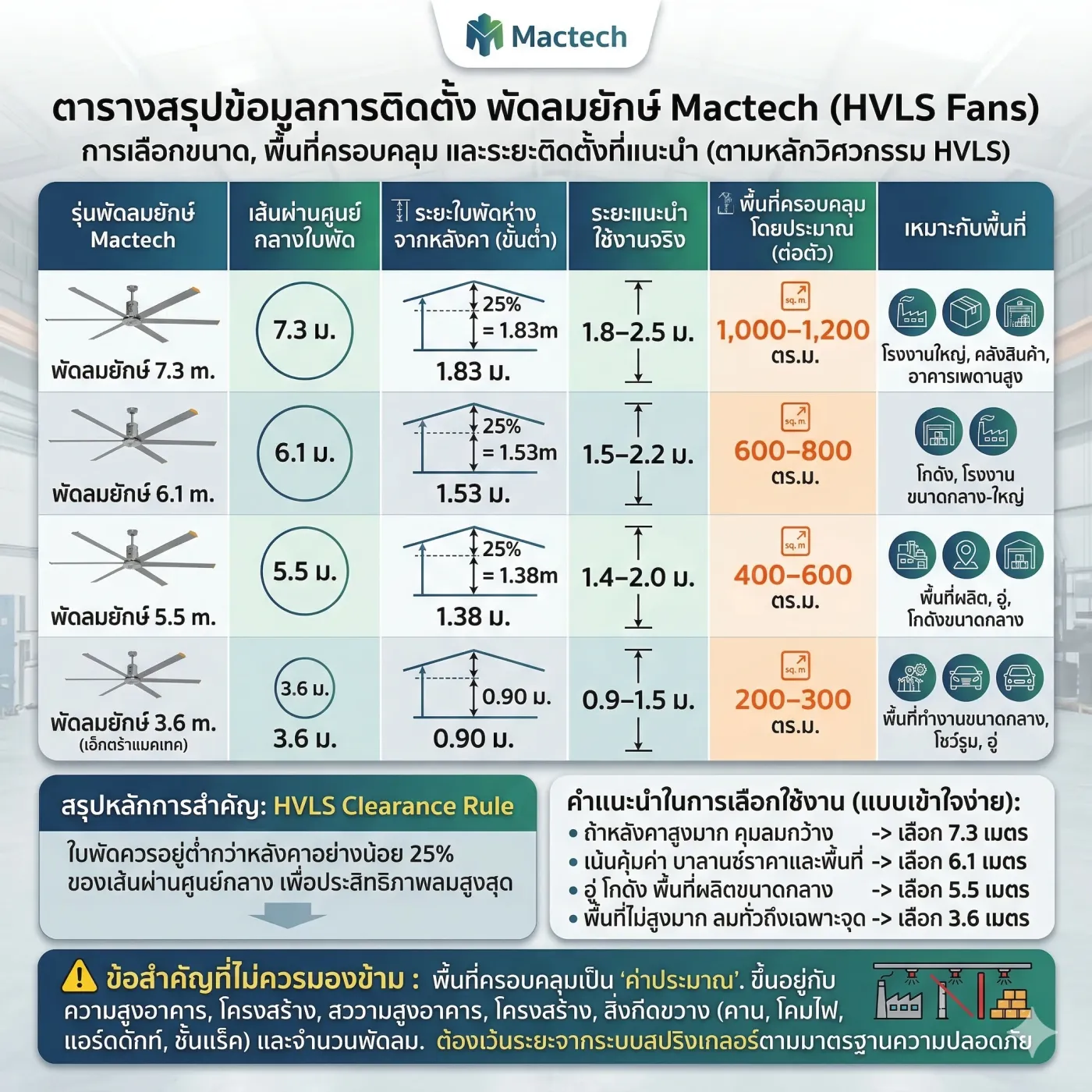

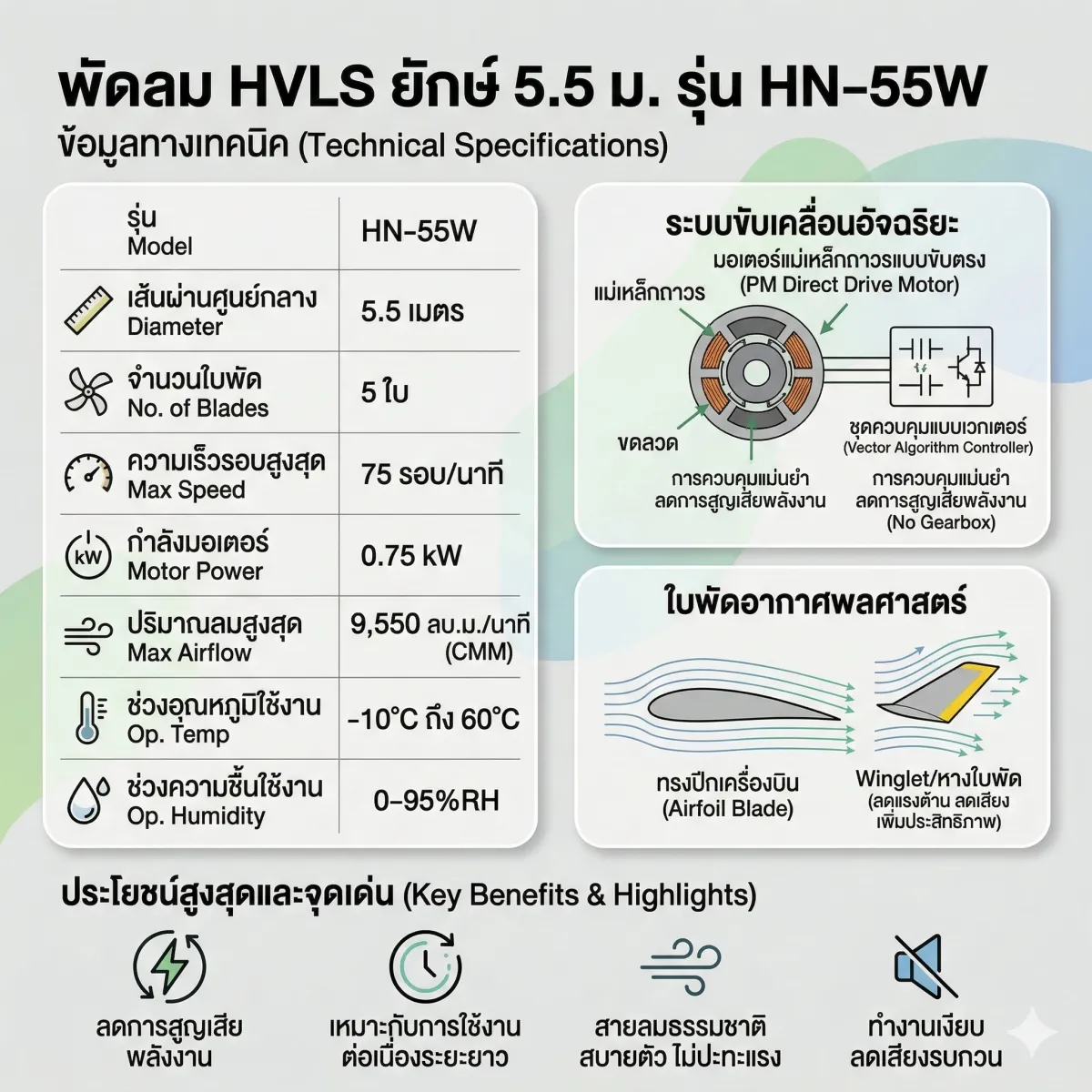

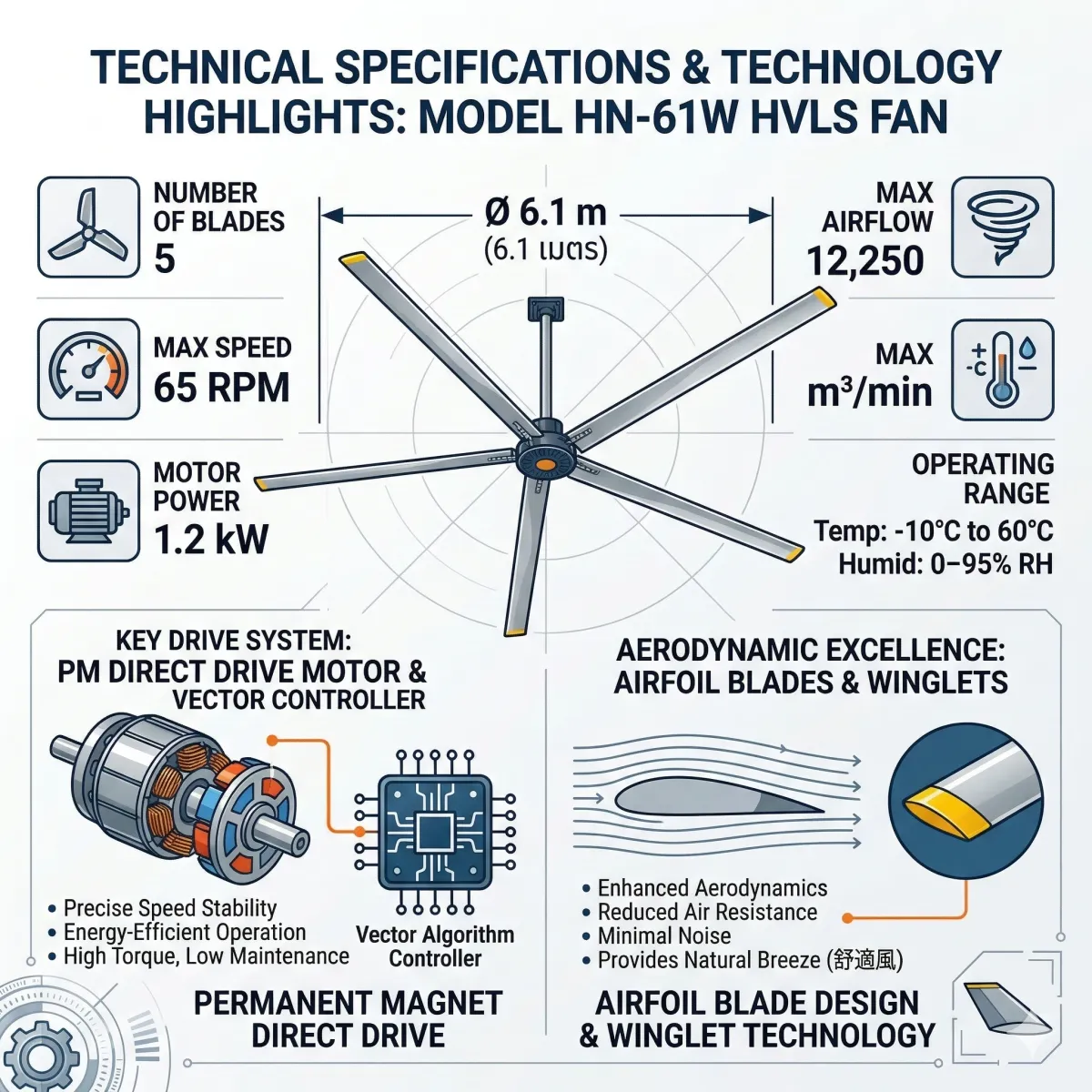

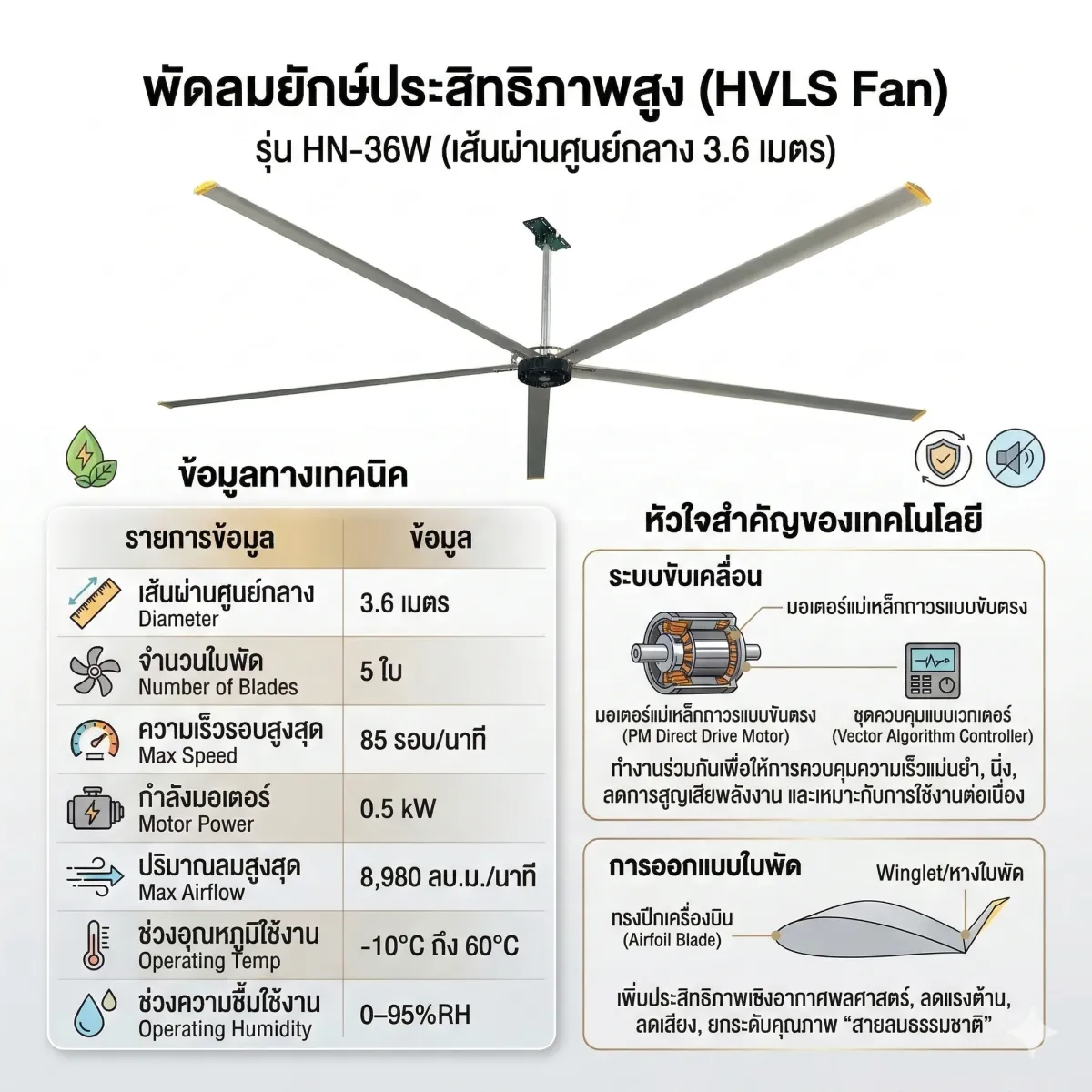

อินโฟกราฟิกสเปกจากหน้าสินค้า · ตารางสรุปการเลือกขนาดเป็นค่าประมาณตามหลักวิศวกรรม HVLS

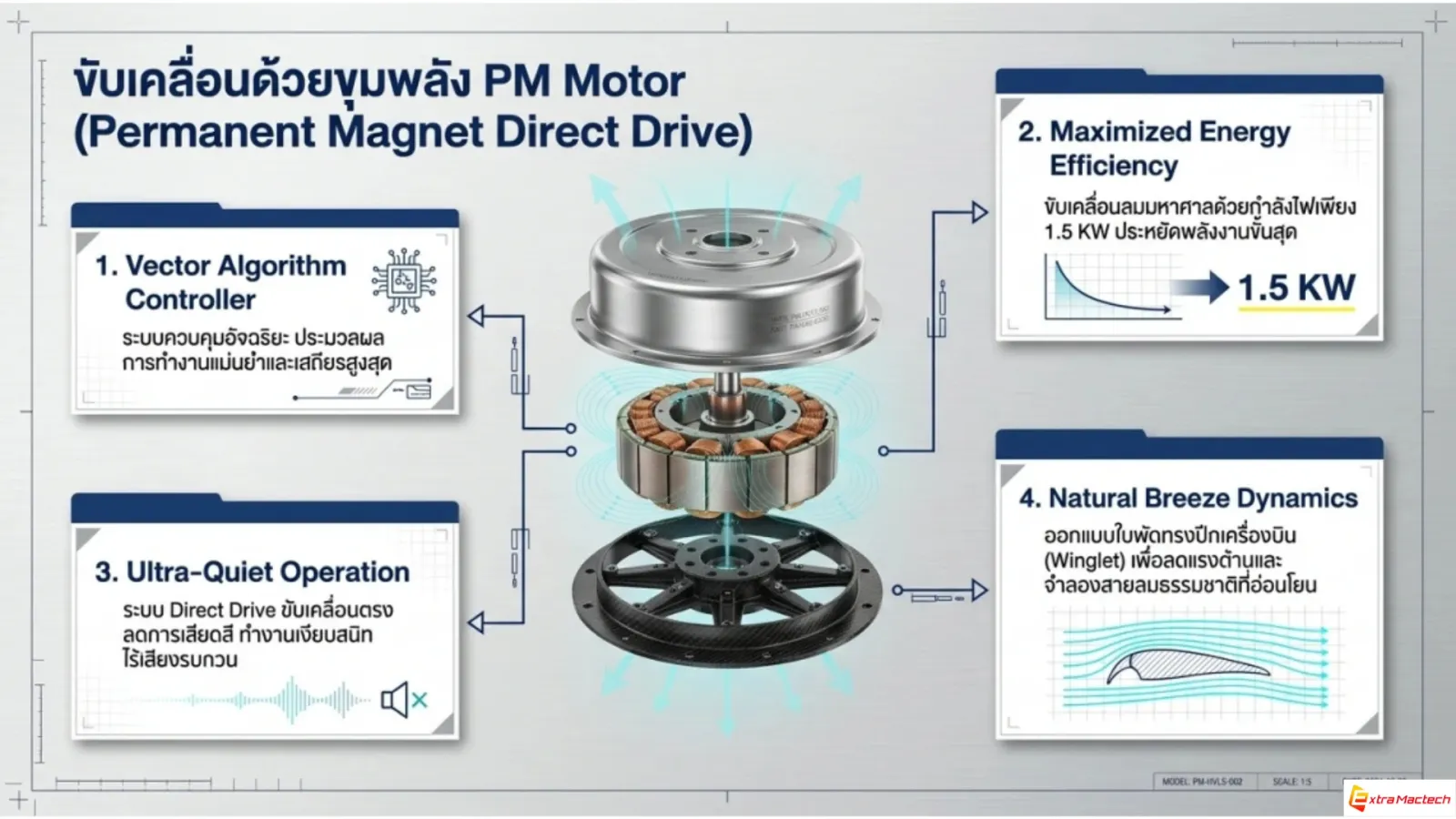

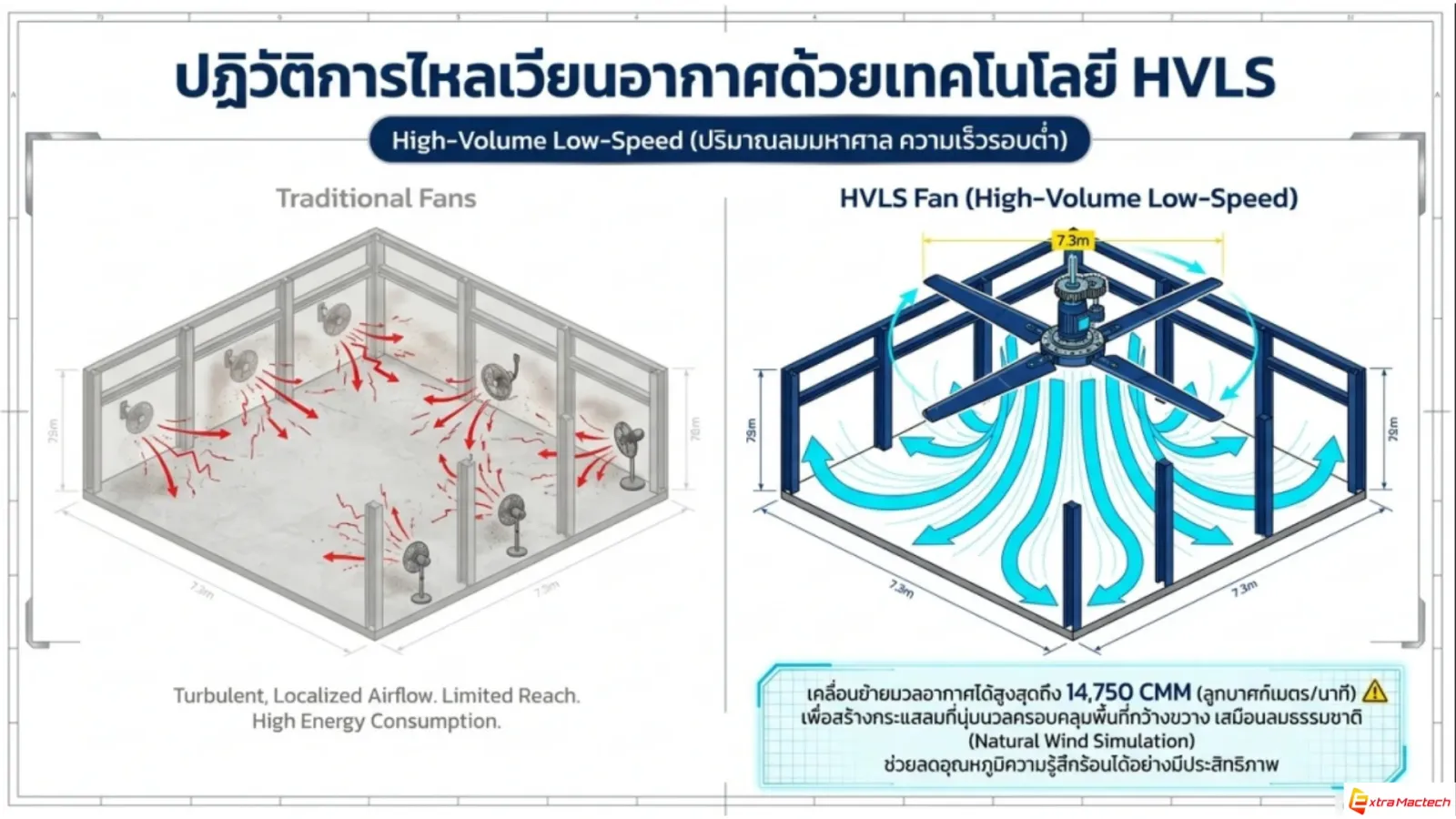

อินโฟกราฟิกประกอบจากหน้าสินค้ารุ่น 7.3 เมตร อธิบายหลักการ HVLS มอเตอร์ PM การติดตั้ง และการใช้งาน
สิ่งที่หน้างานได้เมื่อเปลี่ยนจากพัดลมตั้งพื้นหรือพัดลมติดผนังหลายจุด มาใช้พัดลมยักษ์ HVLS
ใบพัดกวาดอากาศลงสู่พื้นแล้วกระจายออกด้านข้าง ลดจุดอับอากาศที่พัดลมตัวเล็กเป่าไม่ถึง
มอเตอร์ 0.5–1.5 kW ต่อตัว หน้าสินค้าระบุว่า 1 เครื่องทดแทนพัดลมขนาดเล็กได้หลายสิบตัว เหมาะกับพื้นที่ที่เปิดพัดลมหลายชั่วโมงต่อวัน
มอเตอร์แม่เหล็กถาวรขับแกนพัดลมโดยตรงแบบไร้เกียร์ ไม่ต้องเปลี่ยนถ่ายน้ำมันหล่อลื่น และลดความร้อนสะสมในมอเตอร์
รอบต่ำ ไม่มีเสียงเฟืองเกียร์ และใบพัดทรงปีกเครื่องบินลดเสียงแหวกอากาศ ไม่รบกวนสมาธิพนักงาน
ลมหมุนเวียนต่อเนื่องช่วยลดการควบแน่นของความชื้น ป้องกันเชื้อราบนกล่องบรรจุภัณฑ์และรักษาสภาพสินค้า
ช่างตั้งค่าอินเวอร์เตอร์ให้ตั้งแต่ติดตั้ง หลังจากนั้นพนักงานเพียงกดเปิด-ปิดและหมุนปรับรอบที่หน้าตู้ควบคุม
| หัวข้อ | พัดลมยักษ์ HVLS Mactech | พัดลมอุตสาหกรรมตั้งพื้น / ติดผนัง |
|---|---|---|
| ลักษณะลม | ลมปริมาณมาก รอบต่ำ กระจายทั่วอาคาร นุ่มคล้ายลมธรรมชาติ | ลมแรงเฉพาะจุดหน้าพัดลม |
| จำนวนเครื่อง | 1 ตัวครอบคลุมประมาณ 200–1,200 ตร.ม. ตามขนาด | ต้องวางหลายจุดเพื่อให้ลมทั่ว |
| พื้นที่ใช้งาน | ติดใต้หลังคา ไม่กินพื้นที่ทางเดินหรือพื้นที่วางสินค้า | ตั้งบนพื้นหรือผนัง ต้องเดินสายไฟหลายจุด |
| การบำรุงรักษา | ไร้เกียร์ ไม่ต้องเปลี่ยนน้ำมัน ตรวจจุดยึด สลิง และทำความสะอาดใบพัดตามรอบ | ดูแลทีละเครื่องตามจำนวนที่ติดตั้ง |
อธิบายตามข้อมูลที่ระบุในหน้าสินค้า Mactech แต่ละรุ่น สเปกอาจปรับตามรุ่นการผลิต
มอเตอร์แม่เหล็กถาวร (PMSM) ขับแกนพัดลมโดยตรงแบบไร้เกียร์ ทำงานร่วมกับ Vector Algorithm Controller และอินเวอร์เตอร์ (VFD) ควบคุมรอบได้นิ่งและนุ่มนวล ตู้ควบคุมมีระบบป้องกันไฟลัดวงจรและปุ่มหยุดฉุกเฉิน (ระบุในหน้าสินค้ารุ่น 6.1 และ 7.3 ม.)
ใบพัดออกแบบตามหลักอากาศพลศาสตร์ (Airfoil) ลดแรงต้านอากาศ มอเตอร์จึงไม่ต้องออกแรงมาก หน้าสินค้ารุ่น 6.1 และ 7.3 ม. ระบุวัสดุอะลูมิเนียมอัลลอยด์เกรดการบิน พร้อมปลายใบ Winglet ช่วยลดเสียงและแรงต้าน

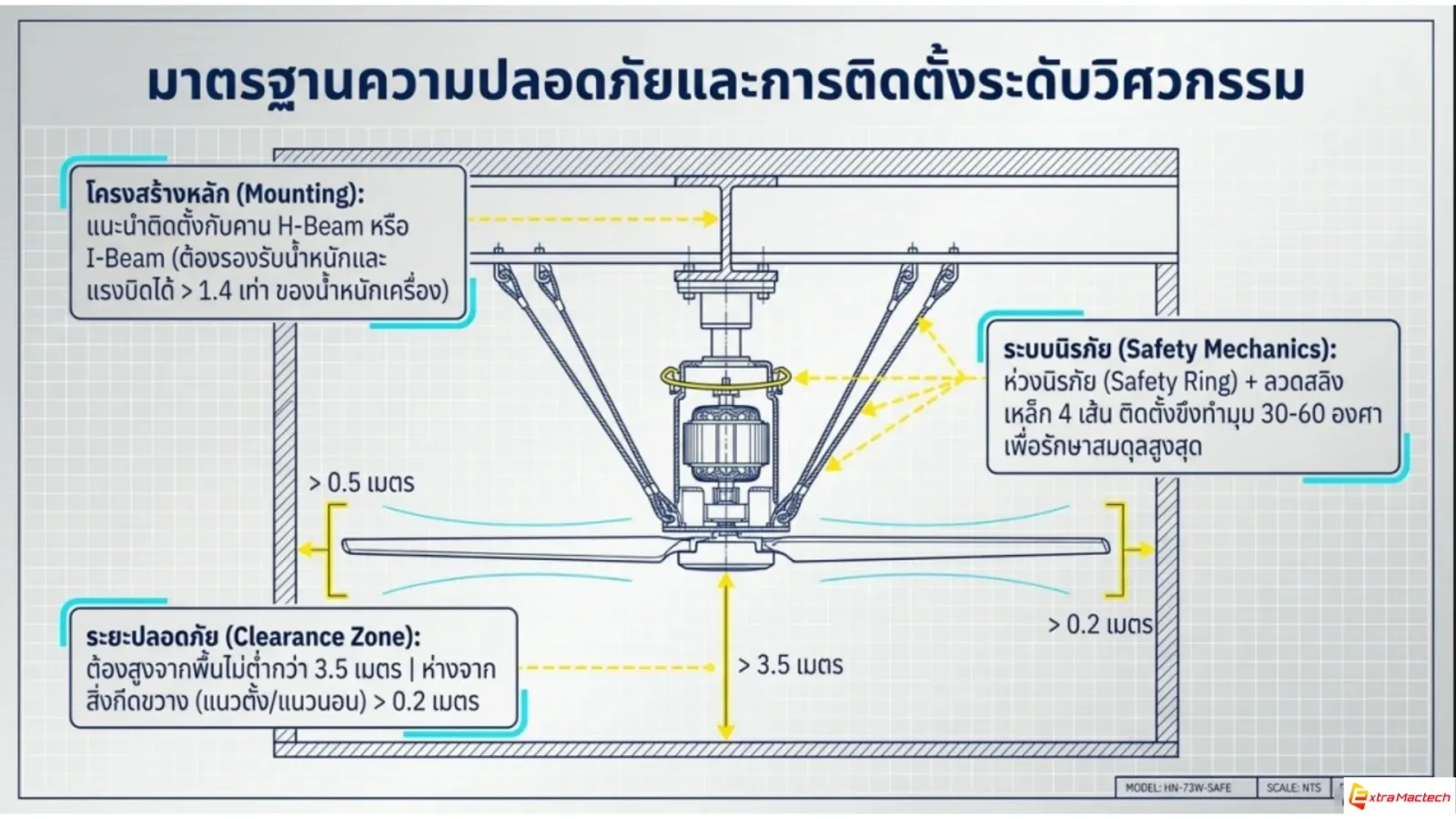

ยึดรั้งตัวมอเตอร์และโครงเข้ากับหลังคาด้วยลวดสลิงเหล็ก 4 เส้น ทำมุม 30–60 องศา พร้อมห่วงนิรภัย (Safety Ring) ป้องกันการแกว่งตัวและชิ้นส่วนหลุดร่วง จุดยึดต้องรับน้ำหนักและแรงบิดได้ไม่น้อยกว่า 1.4 เท่า
แสดงเฉพาะข้อมูลที่ระบุในหน้าสินค้า ช่องที่หน้าสินค้ายังไม่ระบุ ให้ยืนยันกับทีมขายก่อนสั่งซื้อ
| รายการ | 3.6 เมตร | 5.5 เมตร | 6.1 เมตร | 7.3 เมตร |
|---|---|---|---|---|
| รหัสรุ่น | HN-36W | HN-55W | HN-61W | HN-73W |
| ราคา | 52,000 บาท | 59,000 บาท ราคาปกติ 85,000 | 68,000 บาท | 85,500 บาท ราคาปกติ 125,000 |
| จำนวนใบพัด | 5 ใบ ทรงปีกเครื่องบิน (Airfoil) | |||
| ความเร็วรอบสูงสุด | 85 รอบ/นาที | 75 รอบ/นาที | 65 รอบ/นาที | 60 รอบ/นาที |
| กำลังมอเตอร์ | 0.5 kW | 0.75 kW | 1.2 kW | 1.5 kW |
| ปริมาณลมสูงสุด | 8,980 ลบ.ม./นาที | 9,550 ลบ.ม./นาที | 12,250 ลบ.ม./นาที | 14,750 ลบ.ม./นาที |
| พื้นที่ครอบคลุม (ประมาณ/ตัว) | 200–300 ตร.ม. | 400–600 ตร.ม. | 600–800 ตร.ม. | 1,000–1,200 ตร.ม. |
| ใบพัดห่างหลังคา (ขั้นต่ำ) | 0.90 ม. | 1.38 ม. | 1.53 ม. | 1.83 ม. |
| พื้นถึงใบพัด (ขั้นต่ำ) | 3.5 ม. | 3.5 ม. | 3.5 ม. FAQ แนะนำ 4–4.5 ม. | 3.5 ม. FAQ แนะนำ 5 ม. ขึ้นไป |
| ระบบขับเคลื่อน | มอเตอร์แม่เหล็กถาวรขับตรง (PM Direct Drive) ไร้เกียร์ + Vector Algorithm Controller | |||
| การควบคุม | ตู้ควบคุมอินเวอร์เตอร์ (VFD) เปิด-ปิด และปรับความเร็วรอบ | |||
| สภาพแวดล้อมใช้งาน | −10 ถึง 60 °C · ความชื้น 0–95 %RH | |||
| น้ำหนัก / แรงบิด | ยังไม่ระบุในหน้าสินค้า สอบถามทีมขาย | ประมาณ 135 กก. · 230 N·m | ||
| ระบบไฟฟ้า (แรงดัน / เฟส) | ยังไม่ระบุในหน้าสินค้า ยืนยันกับทีมขายพร้อมใบเสนอราคา | |||
← เลื่อนตารางซ้าย-ขวาเพื่อดูครบทุกรุ่น →
ภาพหน้างาน

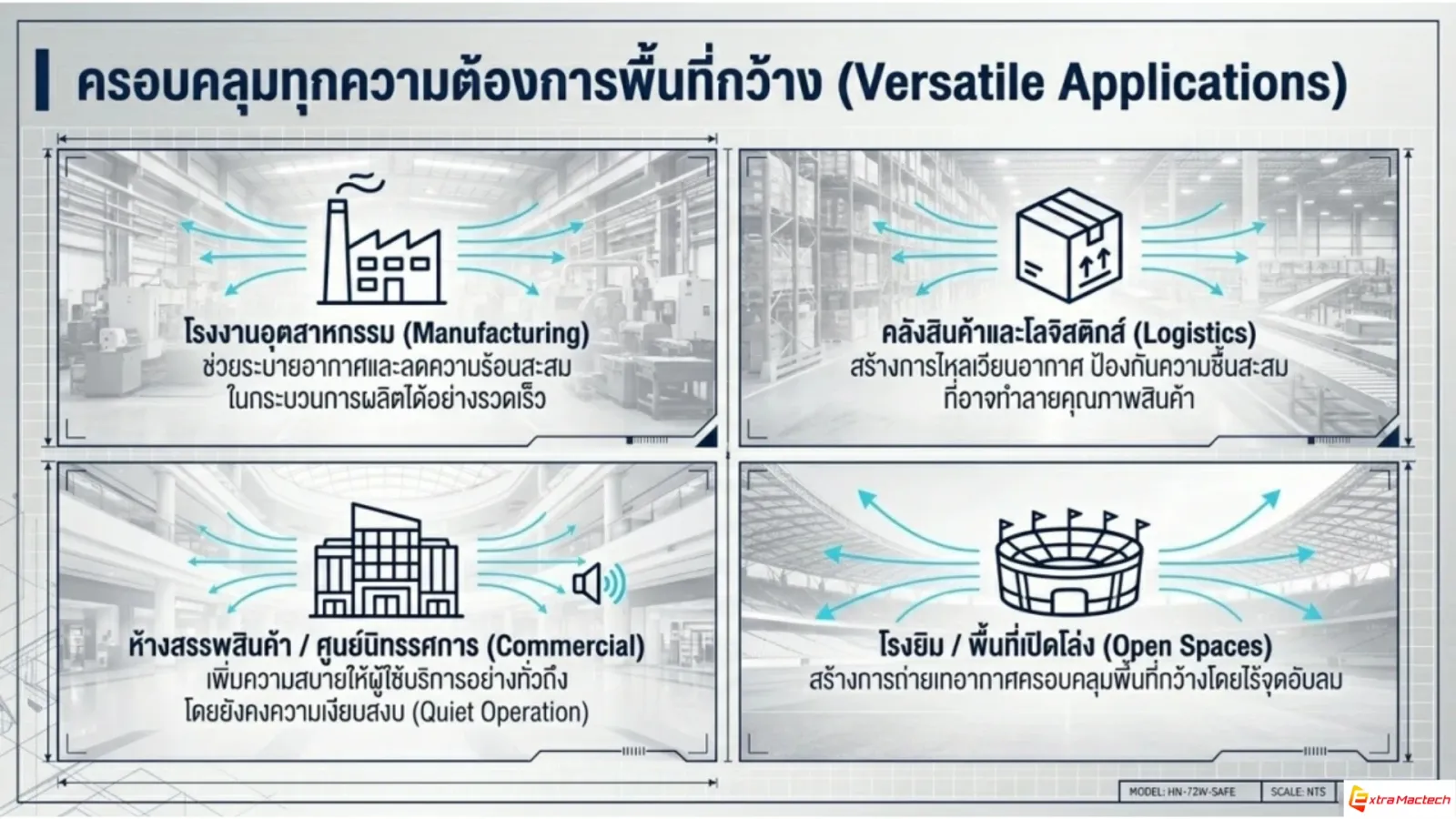

ระบายความร้อนสะสมจากกระบวนการผลิต ไลน์ประกอบ และพื้นที่ที่พนักงานทำงานต่อเนื่องทั้งวัน
ลดความอับชื้นและเชื้อราบนกล่องสินค้า รวมถึงโซนโหลดสินค้าที่ต้องการลมครอบคลุมกว้าง
ศาลาและอาคารอเนกประสงค์ที่รวมคนจำนวนมาก ลมทั่วถึงโดยไม่ต้องวางพัดลมเกะกะพื้นที่
สร้างการถ่ายเทอากาศทั่วพื้นที่ใต้หลังคาสูง ลดความอบอ้าว
เพิ่มความสบายให้ผู้ใช้บริการ ด้วยระดับเสียงที่ต่ำ
พื้นที่ทำงานขนาดกลางที่ร้อนสะสม รุ่น 3.6 และ 5.5 เมตรเหมาะกับพื้นที่ลักษณะนี้
ตรวจสิ่งเหล่านี้ก่อนเลือกขนาด แล้วส่งภาพโครงหลังคา ความสูง และขนาดพื้นที่ให้ทีมงาน หรือนัดวิศวกรเข้าสำรวจหน้างานฟรี
แจ้งขนาดพื้นที่ ความสูงหลังคา และภาพโครงหลังคาทาง LINE @extralub หรือโทรหาทีมขาย
ทีมช่างและวิศวกรเข้าสำรวจ ประเมินโครงสร้างและจุดยึด ไม่มีค่าใช้จ่าย
ยืนยันขนาด จำนวน ตำแหน่งติดตั้ง ราคา ค่าขนส่ง และเงื่อนไขผ่อน 0% (ถ้าต้องการ)

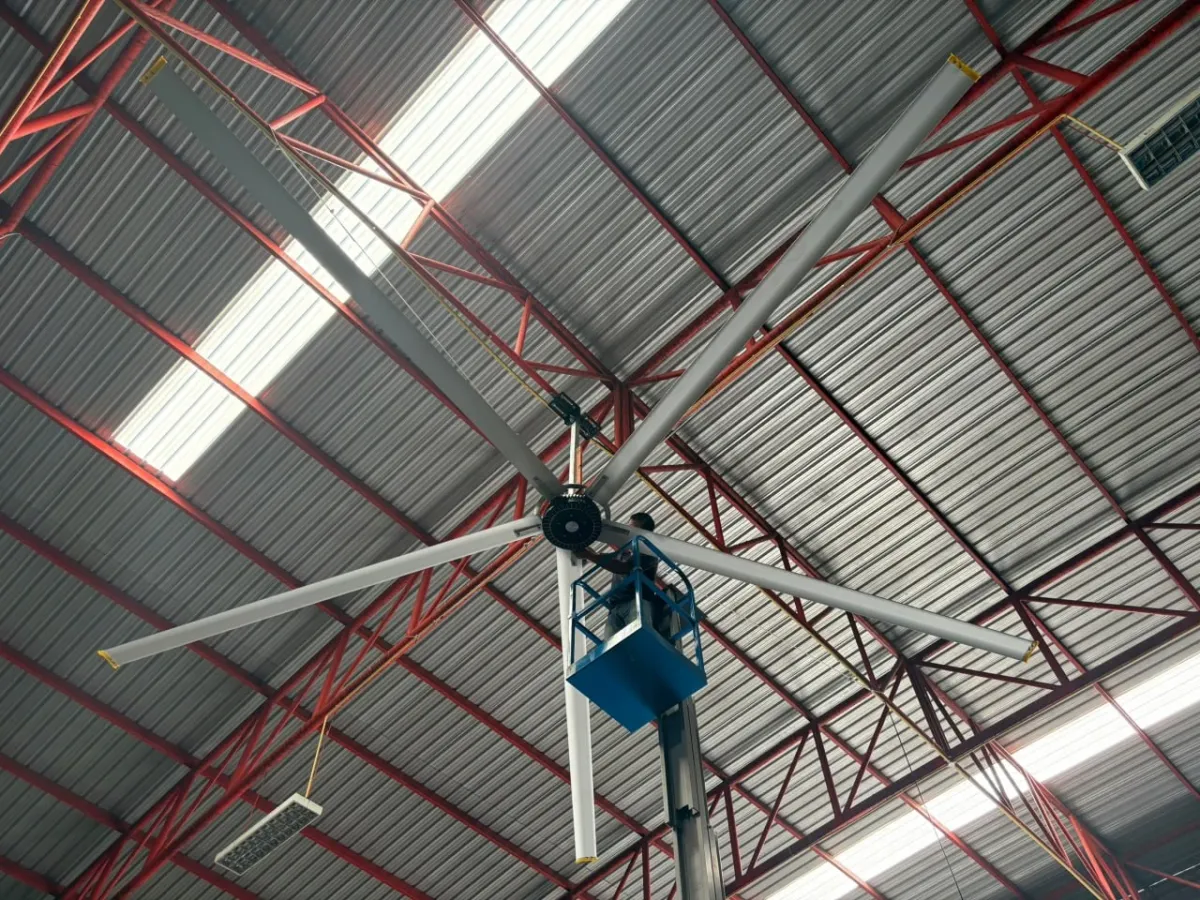

ทีมช่างติดตั้ง ยึดสลิงนิรภัย และตั้งค่าอินเวอร์เตอร์ให้เหมาะกับหน้างาน ระยะเวลาประเมินตามความพร้อมของพื้นที่
ฟรีค่าปรึกษาและค่าซ่อมในระยะประกันตามเงื่อนไข พร้อมทีมช่างตรวจเช็กตามรอบ
ไม่เจอคำตอบที่ต้องการ ถามทีมขายได้โดยตรง LINE ตอบได้ตลอด 24 ชั่วโมง
พัดลมทั่วไปหมุนรอบจัดเพื่อเป่าลมเฉพาะจุด ส่วนพัดลม HVLS ใช้ใบพัดขนาดใหญ่หมุนรอบต่ำ กวาดมวลอากาศจากด้านบนลงสู่พื้นแล้วกระจายออกด้านข้างเป็นวงกว้าง อากาศจึงหมุนเวียนทั่วอาคารโดยไม่มีลมกระแทกแรง
มี 4 ขนาด: 3.6 เมตร 52,000 บาท, 5.5 เมตร 59,000 บาท (ราคาปกติ 85,000), 6.1 เมตร 68,000 บาท และ 7.3 เมตร 85,500 บาท (ราคาปกติ 125,000) ตามหน้าสินค้า ณ ต.ค. 2569 ไม่มีขนาด 2.4 หรือ 4.8 เมตร ขอใบเสนอราคาเพื่อยืนยันค่าติดตั้ง ค่าขนส่ง ภาษี และราคาล่าสุด
ดูจากพื้นที่และความสูงหลังคา ตามตารางสรุปของ Mactech: 3.6 ม. ประมาณ 200–300 ตร.ม., 5.5 ม. 400–600 ตร.ม., 6.1 ม. 600–800 ตร.ม. และ 7.3 ม. 1,000–1,200 ตร.ม. ต่อตัว หลังคาสูงและพื้นที่กว้างเลือก 7.3 ม. เน้นบาลานซ์ราคากับพื้นที่เลือก 6.1 ม. อู่หรือโกดังขนาดกลางเลือก 5.5 ม. พื้นที่ไม่สูงมากเลือก 3.6 ม. แล้วให้วิศวกรยืนยันหน้างาน
กำลังมอเตอร์ 0.5 kW (3.6 ม.), 0.75 kW (5.5 ม.), 1.2 kW (6.1 ม.) และ 1.5 kW (7.3 ม.) ต่อตัว มอเตอร์ขับตรงลดการสูญเสียจากชุดส่งกำลัง หน้าสินค้าระบุว่า 1 เครื่องทดแทนพัดลมขนาดเล็กได้หลายสิบตัว
หน้าสินค้ายังไม่ระบุแรงดันและเฟสไฟฟ้า ทีมงานจะยืนยันระบบไฟและตำแหน่งตู้ควบคุมระหว่างสำรวจหน้างานและในใบเสนอราคา
ความสูงจากพื้นถึงใบพัดไม่ต่ำกว่า 3.5 เมตร (คำถามที่พบบ่อยในหน้าสินค้าแนะนำ 4–4.5 ม. สำหรับรุ่น 6.1 และ 5 ม. ขึ้นไปสำหรับรุ่น 7.3) และใบพัดควรอยู่ต่ำกว่าหลังคาอย่างน้อยประมาณ 25% ของเส้นผ่านศูนย์กลาง เช่น 1.83 ม. สำหรับรุ่น 7.3 เมตร
ติดตั้งได้กับโครงสร้างเหล็ก H-Beam, I-Beam, โครงถัก (Truss) หรือโครงสร้างคอนกรีต จุดยึดต้องรับน้ำหนักและแรงบิดได้ไม่น้อยกว่า 1.4 เท่า วิศวกรจะประเมินจุดยึดที่แข็งแรงที่สุดให้ก่อนติดตั้งเสมอ
ยึดด้วยลวดสลิงนิรภัย 4 ทิศทาง ทำมุม 30–60 องศา พร้อมห่วงนิรภัย ป้องกันการแกว่งตัวและชิ้นส่วนหลุดร่วง ตู้ควบคุมมีระบบป้องกันไฟลัดวงจรและปุ่มหยุดฉุกเฉิน ระหว่างพัดลมทำงานห้ามรถยก สินค้า หรือบุคคลเข้าในรัศมีใบพัด
ไม่ดังรบกวน มอเตอร์ขับตรงไม่มีเสียงเฟืองเกียร์ และใบพัดทรงปีกเครื่องบินลดเสียงแหวกอากาศ พนักงานยังสื่อสารกันในพื้นที่ได้ตามปกติ
ใช้ในโรงงานที่มีฝุ่นมาก เช่น งานหล่อหรืองานเชื่อมได้ แต่ควรบำรุงรักษาถี่ขึ้น ไม่แนะนำพื้นที่ที่มีก๊าซกัดกร่อนรุนแรง เช่น ไอกรดหรือไอด่างเข้มข้น
ไม่ต้อง ทีมช่างตั้งค่าพารามิเตอร์อินเวอร์เตอร์ให้เหมาะกับหน้างานตั้งแต่ติดตั้งเสร็จ หลังจากนั้นพนักงานกดเปิด-ปิดและหมุนปรับความเร็วรอบที่หน้าตู้ควบคุมได้เลย
บริษัทส่งทีมช่างและวิศวกรเข้าสำรวจพื้นที่และประเมินโครงสร้างให้ฟรี ส่วนระยะเวลาจัดเตรียมสินค้าและเข้าติดตั้งขึ้นกับคิวงาน ความซับซ้อนของโครงสร้าง และความพร้อมของหน้างาน ทีมขายจะแจ้งให้ทราบ
หน้าสินค้ารุ่น 5.5 เมตรระบุรับประกันตัวเครื่อง 1 ปี (นับหลังตรวจรับงาน) และรุ่น 7.3 เมตรระบุ 2 ปี ภายในระยะประกันฟรีค่าปรึกษา ค่าซ่อม และไม่มีค่าอะไหล่ตามเงื่อนไข ไม่ครอบคลุมการใช้งานผิดวิธี ถอดประกอบหรือเคลื่อนย้ายเอง และเหตุสุดวิสัย ระยะประกันของแต่ละรุ่นจะระบุในใบเสนอราคา
ไม่ต้องเปลี่ยนถ่ายน้ำมันเกียร์ ให้ช่างตรวจความแน่นหนาของจุดยึด ความตึงสลิงนิรภัย น็อตและสกรู ฟังเสียงหรือการสั่นผิดปกติของมอเตอร์ และทำความสะอาดฝุ่นที่ใบพัดตามรอบการใช้งาน
มีผ่อน 0% นาน 3 เดือน (ตามเงื่อนไขบริษัท) และให้บริการจัดส่งและติดตั้งทั่วประเทศ สอบถามรายละเอียดกับทีมขาย
บริษัท เอ็กตร้าแมคเทค จำกัด ให้บริการเครื่องมือและอุปกรณ์งานอุตสาหกรรมและคลังสินค้ามากว่า 15 ปี
ประเมินโครงสร้าง จุดยึด และตำแหน่งวางพัดลมก่อนเสนอราคา ไม่มีค่าใช้จ่าย
ทีมช่างที่มีประสบการณ์ติดตั้ง ยึดสลิงนิรภัย และตั้งค่าอินเวอร์เตอร์ให้เหมาะกับหน้างาน
มีผลงานติดตั้งทั้งโรงงาน โกดัง โรงเรียน วัด และร้านค้า ดูคลิปผลงานได้ในหัวข้อวิดีโอ
ลดภาระเงินก้อนสำหรับธุรกิจ ตามเงื่อนไขบริษัท
ฟรีค่าปรึกษา ค่าซ่อม และค่าอะไหล่ในระยะประกันตามเงื่อนไข
แจ้งขนาดพื้นที่ ความสูงหลังคา และภาพโครงสร้าง เพื่อรับคำแนะนำขนาด จำนวนพัดลม และใบเสนอราคาที่ตรงหน้างาน
